​千分尺的使用详解（一）

千分尺的使用详解（一）

千分尺概述

千分尺

•千分尺又称螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为0-300mm。

千分尺分类

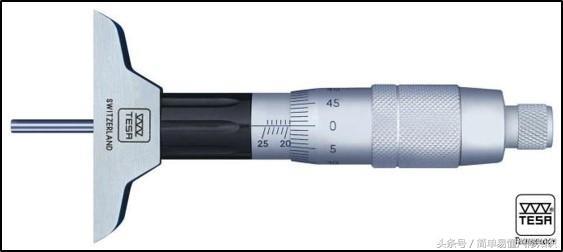

深度千分尺

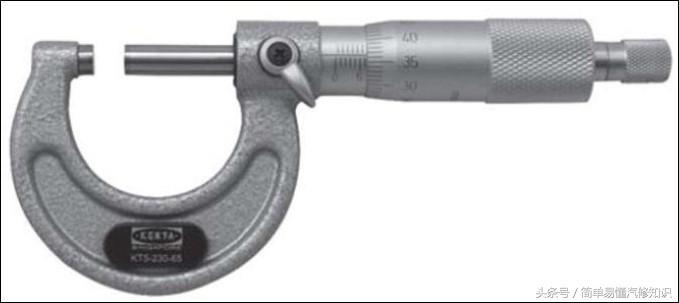

外径千分尺

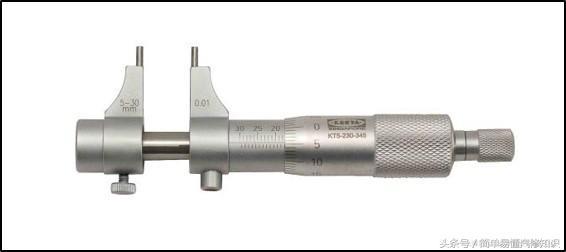

内径千分尺

•外径千分尺可用于测量长度、宽度、外径等物理量，是最常用的千分尺，目前较常用的是25毫米的测量范围。

•内径千分尺是用于测量孔的内径。它可以加装可拆卸的伸展附件，能测量更宽的内径范围。

•深度千分尺是用于测量孔径的深度或台阶的高度。

千分尺组成结构

千分尺主要有以下部分组成：

•测砧

•丝杆

•游标刻度

•棘轮

•固定套筒

•锁紧螺母

•支架等组成。

千分尺校零

1.先松开锁紧装置，清除油污，特别是测砧与丝杆间的接触面要清洗干净

2.检查微分筒的端面是否与固定套管上的零 刻度线重合。重合的标志是微分筒面与固定刻度零线重合，同时可动刻度零线与固定刻度水平横线重合。

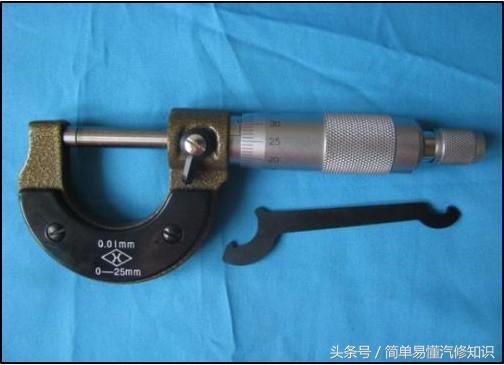

外径千分尺和调整扳手

3.如果不重合处理方法，先旋转旋钮，直至丝杆要接近测砧时，旋转测力装置，当丝杆刚好与测砧接触时会听到咯咯声，停上转动确认是否重合，如仍不重合，可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧即可。

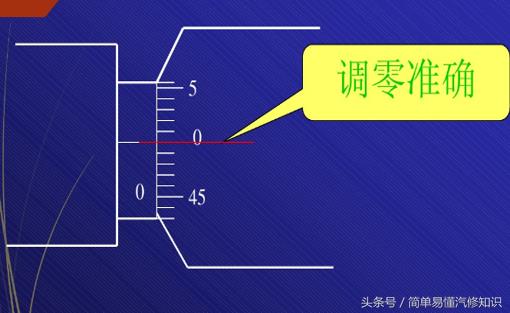

外径千分尺校零

千分尺读数

•固定套筒上的水平线上、下各有一列间距为1mm的刻度线，上侧刻度线在下侧二相邻刻度线中间。

•游标刻度线是将圆周分为50等分的水平线，它是作旋转运动的。

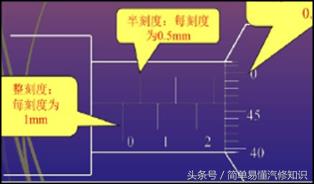

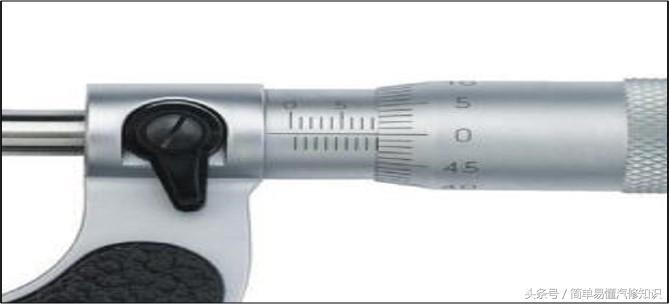

外径千分尺刻度

•根据螺旋运动原理，当旋转套筒旋转一周时，测微螺杆前进或后退一个螺距—0.5mm,也就是 说当旋转套筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50*0.5mm=0.01mm,因此，使用千分尺可以准确读出0.01mm的数值。

•先以微分筒的端面为准线，读出固定套管下刻度线的分度值。

•再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数估读到最小度的十分之一，即：0.001mm.

•如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值。

如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0.5mm,再加上可动刻度的值

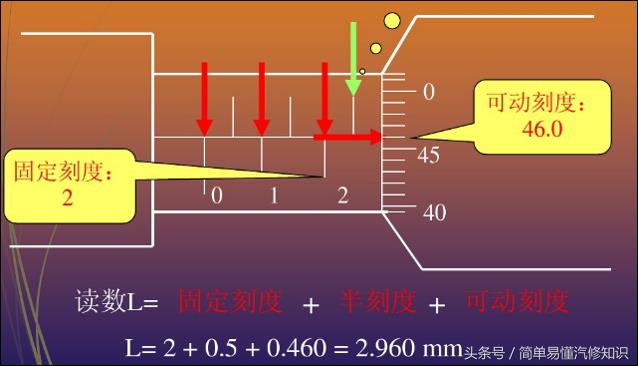

外径千分尺读数

由于外径千分尺用的比较平凡，我们需要讲的详细点让大家彻底会使用外径千分尺。
