超级实用的电工口诀大全

时间：2025-01-21 01:27

点击：

超级实用的电工口诀大全

最近整理了一下电工口诀，相信会大家有所帮助，很实用，话不多说，直接进入正题吧。

电工口诀是广大设备管理与维修工作者在实践中的心得与见解，电工口诀中的文字简洁、押韵、通俗易懂、内容丰富、实用，方便设备人轻松记住电工理论和数据，是电工必须掌握的要领。本电工口诀简述了常用的电工技术理论、数据、施工操作规程、电缆选择诀窍仪器仪表的使用方法等。

1、简便估算导线载流量的电工口诀

十下五，百上二，二五三五四三界，七零九五两倍半，温度八九折，铜材升级算。

说明:

10平方以下的铝导线载流量按5A/平方毫米计算；100平方毫米以上的铝导线载流量按2A/平方毫米计算；25平方毫米的铝导线载流量按4A/平方毫米计算；35平方毫米的铝导线载流量按3A/平方毫米计算；70平方毫米、95平方毫米的铝导线载流量按2.5A/平方毫米计算；“铜材升级算”举例说明：如计算120平方毫米的铜导线载流量，可以选用150平方毫米的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）。

2、已知变压器容量,求其电压等级侧额定电流的电工口诀

容量除以电压值，其商乘六除以十。

举例：

视在电流I=视在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A

说明：适用于任何电压等级。

3、已知变压器容量，速算其一、二次保险丝电流值的电工口诀

配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘九除以五

4、已知三相电动机容量，求其额定电流的电工口诀

容量除以千伏数，商乘系数零点七六；

已知三相二百二电机，一千瓦三点五安培；

已知高压三千伏电机，四个千瓦一安培。

注：

1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用

时，容量单位为kW，电压单位为kV，电流单位为A。

5、测知电力变压器二次侧电流，求算其所载负荷容量的电工口诀

已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦；

电压等级三千伏，一安四点五千瓦；

电压等级六千伏，一安整数九千瓦；

电压等级十千伏，一安一十五千瓦；

电压等级三万五，一安五十五千瓦。

6、已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值的电工口诀

直接起动电动机，容量不超十千瓦；

六倍千瓦选开关，五倍千瓦配熔体；

供电设备千伏安，需大三倍千瓦数。

说明：

（1）口诀所述的电动机是小型AC380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4-7倍。

（2）用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关（胶盖瓷底隔离开关）一般用于5.5kW及以下的小容量电动机作不频繁的直接起动；设备管理中华联盟，微信平台。封闭式负荷开关（铁壳开关）一般用10kW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜。

（3）为了避免电动机起动时的大电流，应当选择额定电流的5倍的熔断器为宜。

（4）还要选择适当的电源，电源的输出功率应不小于3倍的额定功率。

7、测知无铭牌380V单相焊接变压器的空载电流，求算其额定容量的电工口诀

三百八焊机容量，空载电流乘以五。

说明：

单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。

为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。当焊接电流增大时，输出电压急剧下降。根据P=U×I（功率一定，电压与电流成反比）。设备管理中华联盟，微信平台。当电压降到零时（即二次侧短路），二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%-8%（国家规定空载电流不应大于额定电流的10%）。

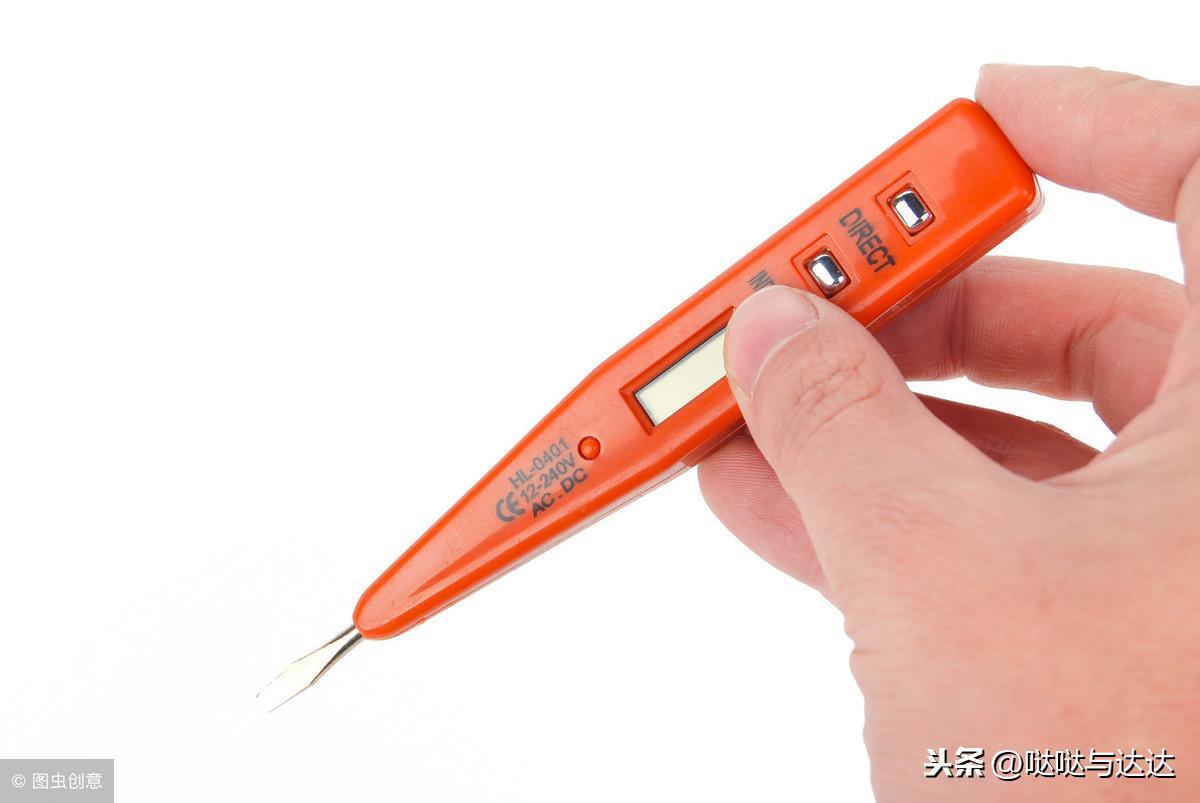

8、判断交流电与直流电流的电工口诀

电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。

说明：

判别交、直流电时，最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。

9、巧用电笔进行低压核相的电工口诀

判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异。

说明：

此项测试时，切记电工的两脚与地必须绝缘。因为我国大部分是380/220VAC供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免误判断；测试时两笔亮与不亮显示一样，故只看一支则可。

10、巧用电笔判断直流电正负极的电工口诀

电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极。

说明：

氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。设备管理中华联盟。测试时要注意：电源电压为110V及以上；若人与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。

11、巧用电笔判断直流电源有无接地，正负极接地的区别的电工口诀

变电所直流系数，电笔触及不发亮；若亮靠近笔尖端，正极有接地故障；若亮靠近手指端，接地故障在负极。

说明：

发电厂和变电所的直流系数，是对地绝缘的，人站在地上，用验电笔去触及正极或负极，氖管是不应当发亮的，如果发亮，则说明直流系统有接地现象；如果发亮的部位在靠近笔尖的一端，则是正极接地；如果发亮的部位在靠近手指的一端，则是负极接地。

12、巧用电笔判断380/220V三相三线制供电线路相线接地故障的电工口诀

星形接法三相线，电笔触及两根亮，剩余一根亮度弱，该相导线已接地；若是几乎不见亮, 金属接地的故障。

说明：

电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根通常稍亮，而另一根上的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地故障。

13、电缆选择电工口诀

“二点五下乘以九，往上减一顺号走”

说的是2．5平方及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5平方’导线，载流量为2．5×9＝22．5(A)。从4平方’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”

说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；设备管理中华联盟，当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

功率、线径、电流三者的关系

在单相220V的线路中，每1KW功率的电流在4.5A—5A左右，三相平衡负载的三相电路中，每1KW功率的电流在2A左右；也就是说单相电路中，每1平方毫米的铜芯线可以承受1KW的功率，电流在4.5A—5A左右，换算成三相平衡负载，那就每1平方毫米的铜芯线可以承受2KW—2.5KW的功率。这个就是一般电工都用的“经验公式”，它比物理计算公式好记，所以被广泛地采用。

导线线径与电流规格表

导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

常用的从1平方毫米开始： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。

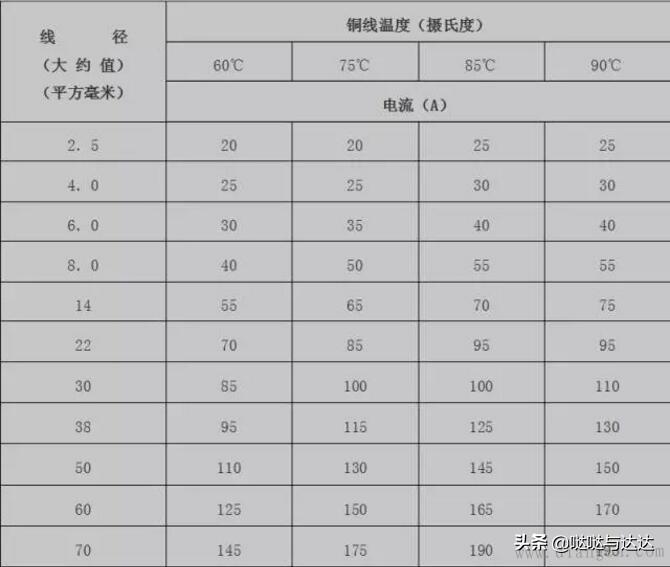

下面是铜线在不同温度下的线径所能承受的最大电流表格。

导线线径一般按如下公式计算：

铜线： S= IL / 54.4*U`

铝线： S= IL / 34*U`

式中：I——导线中通过的最大电流（A）

L——导线的长度（m）

U`——充许的电源降（V）

S——导线的截面积（mm2）
