总线制报警主机接线图。在图1中，显示了根据本发明的实施例的电子设备的示意图。图1示出了包括电子设备的系统100。

一：总线制报警主机接线图

如图所示：

信号选择单元又称为信号识别单元。火灾信号的电平幅度值高于故障信号的电平幅度值，可以触发导通门级轴人管(而低幅度的故障信号则不会使输入管导通)。

使继电器动作，切断故障声光报警电路，进行火灾声光报警，时钟停走，记下首次火警时间，同时经过继电器触点，联动其它报警或消防设备。电源输入电压220V，交流频率50U2，内部稳压电源输出24V直流电压供给探测器使用。

现代火灾报警控制器为了减少误报，方便安装与调试，降低安装与维修费用，减少连接线数，及时准确地知道发出报警的火灾探测器的确切位置(部位编号)，都普遍采用脉冲编码控制系统，组成少线制的总线结构。

由微型电子计算机或单片计算机作为主控核心单元，配以存储器和数字接口器件等。因此现代报警控制器有较强的抗于扰能力和灵活应变的能力。图3．1．2为单片机控制的区域报警控制器原理框图。

扩展资料：

l 喷洒启动灯：红色，此灯亮表示控制器已向气体灭火设备发出启动命令。

l 气体喷洒灯：红色，此灯亮表示控制器接收到气体灭火设备反馈信号。

l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。

l 系统故障灯：黄色，当系统存储器发生故障或系统程序无法正常运行时，此灯点亮，以提示用户立即对控制器进行修复。

l 声光警报器故障灯：黄色，当系统中有声光警报器处于故障状态时，此灯点亮。

l 声光警报器屏蔽灯：黄色，当系统中存在被屏蔽的声光警报器时，此灯点亮。

l 火警传输故障/屏蔽灯：黄色，当系统中的火警传输设备发生故障时，该灯闪亮，若火警传输设备被屏蔽，则该灯保持常亮。

参考资料

　报警主机是火灾自动报警系统的综合一体机，所有的火灾报警设备都需要连接到报警主机。按照一般树形总线系统的接法，报警主机到现场的触发器件（火灾探测器、手动报警按钮等设备）需要连接一路信号线；报警主机与现场的联动设备（联动模块）需要连接一路信号线与一路DC24V电源线；报警主机与现场的报警设备（火灾显示盘）之间需要连接一路显示盘信号线与一路DC24V电源线。另外报警主机与风机、消防泵、喷淋泵之间还需要连接一路直接控制线，一个控制点对应一套设备。

消防主机即火灾报警控制器 火灾报警控制器：火灾报警控制器是火灾自动报警系统的心脏，可实现集中控制，可向探测器供电。

二：总线制报警主机接线 *** 图解

对于大系统还是总线制,就是从报警控制器引出2条线当作总线,所有的探测器都挂接到此总线上.对于某些小系统可用多线制报警,多线制就是从报警控制器引出多条线路,一般都是一个探测器2条线的.实际上当系统很大时,例如有300个探测点时就得用总线和多线的结合.他们只是概念上的区别,实际中报警都是2总线.联动可以用多线制

三：总线制报警主机接线

什么是联动模块

联动模块就像一座桥，一头连着前端探测器，一头连接需要的辅助报警设备，在探测器和其他设备或部件之间传输信号

为什么需要联动模块

通过联动模块可快速实现不同联动报警功能需求，比如：周界防范、紧急求助、视频录像、火警等报警联动都可以很好的满足，可适应不同报警用户的报警联动应用需求。

联动模块接线说明

飞天激光防水型联动模块可直接与任意一款总线制报警主机扩展联网使用，模块带有2个开关量防区，防区端可接激光对射、红外对射、红外探测器、燃气探测器、张力围栏探测器等传感器设备，具有接线简单、安装方便、功能实用、稳定性好等优点。

该联动模块可接常开常闭2种开关量信号，并且拥有2个输出端口，可同时联动强电和弱电设备，强电报警输出端口最大支持250V/10A，弱电报警输出端口最大支持24V/3A设备，用户可灵活选择配置。

PS：通信状态指示灯说明：

1） 常灭：模块电源不正常。

2) 常亮：模块通信不正常。

3） 闪烁：（1秒钟闪1次）模块通信正常。

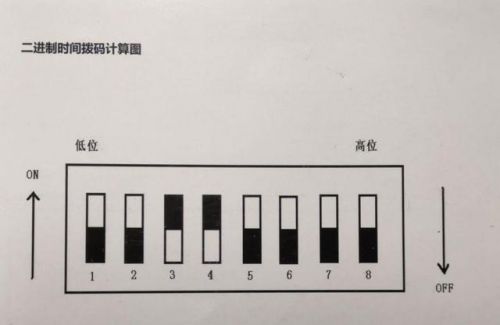

拨码说明

一套完美的防盗报警系统是要根据客户的实际功能需求来配置报警响应时间，否则安防效果会大打折扣。

飞天激光室外防水型联动模块可通过拨码自由调节报警响应时间，

每个数字向ON方向拨，拨的数字乘以5就等于报警延迟时间。当拔开关数设成1时，实际报警延迟时间将为5秒，其它以此类推。
