根据国标GB / T5008的本部分规定了起动用铅殷蓄电池的分类、技术要求、试验方法、检验规则和标志、包装、运输、储存等内容。

本部分适用于额定电压为12V，供各种汽车,拖拉机及其他内燃机的起动,点火和照明用排气式(窝液式)铅酸苗电港(以下简称蓄电池)和阀控式(有气体复合功能)蓄电池。

本部分不适用于作为其他目的蓄电池,例如:铁路内燃机起动用蓄电池。

♥一般汽车中使用的蓄电池都标注有6-QW-60/CCA450A，它们的第一个6代表蓄电池为6个单组格子的铅酸电池串联组成的12V电瓶；第二个字母Q代表是起动用的蓄电瓶；第三个字母W代表是免维护蓄电池；第四个数字60代表它的起动放电容量为60；后面的CCA指国家规定的序号及蓄电池存储电能容量为450A。

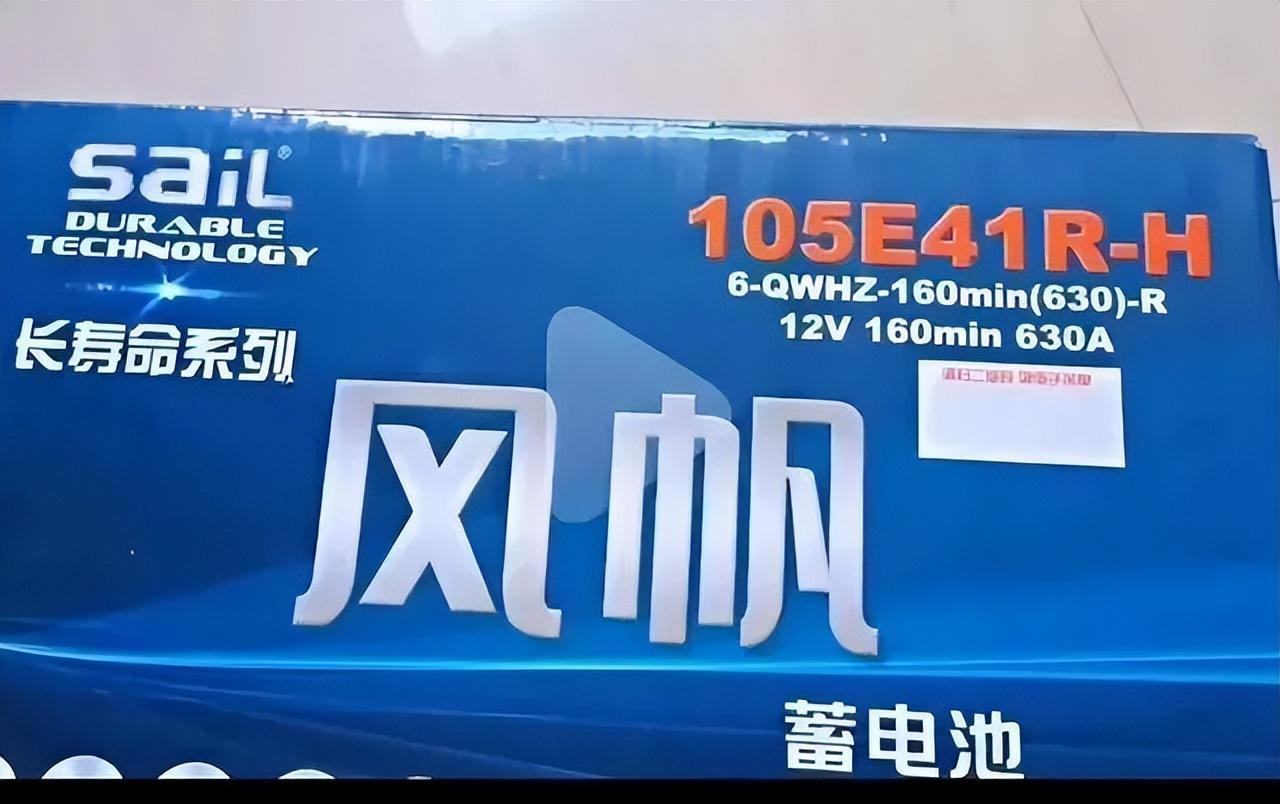

下面再以风帆蓄电池（长寿命）系列型号数字和字母来说，见下图所示

第一排的《105E41R-H》是蓄电池的型号；

第1个105是蓄电池性能参数，这个数值越大证明它的储存电量越多。E是蓄电池的体积宽度和高度的代号，41这蓄电池长度约41厘米长，R是正头，H是耐高温。

第二排《6-QWHZ-160min（630）-R》

6是指6个方块可组成，每个方块格2V，串联起来就是12V的意思，Q是启动用的，W是免维护，H是耐高温，Z是耐震动，160min这个是蓄电池的储备容量，160分钟的意思。它证明汽车充电系统完全失效时，汽车尚能持续提供25A的电流，160分钟的放电能力，min是英文分钟的缩写，就是160分钟的意思；630其实这个630是中国标准分类号的（cca）的630，是它的冷启动电流是630A。R是正头。

第三排的《12V 160min 630A》

12V就是指它是12V蓄电池，具有160min分钟的储备容量，它的冷启动电流是630A，蓄电池都是执行国标GB/T5008.1~5008-2013标准。它是起动用铅酸蓄电池的第一部分的技术条件和试验方法，起动用铅酸蓄电池第二部分的产品品种规格和端子尺寸、标记。
