​漏电断路器工作原理以及开关箱的主要构成

漏电断路器工作原理以及开关箱的主要构成

一、漏电保护器的工作原理

1、如果有人体触摸到电源的相线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安 。

2、判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。当漏电电流达到和超过一定的程度时，产生保护动作—-脱扣（跳闸）。

3、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。在潮湿环境中漏电保护器其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

4、行业规定，人体安全电压不大于36V，持续接触安全电压24V,安全电流为10MA（摆脱电流），致命电流50MA。电击对人的伤害主要取决于通过人体电流的大小和通电时间的长短。在有漏电保护的情况下，人体人体允许通过的最大电流为30mA.

5、人体通过交流电：8~10mA，手指关节与手，灼热感疼痛增加。50~80mA，呼吸麻痹，心房强烈的痛。

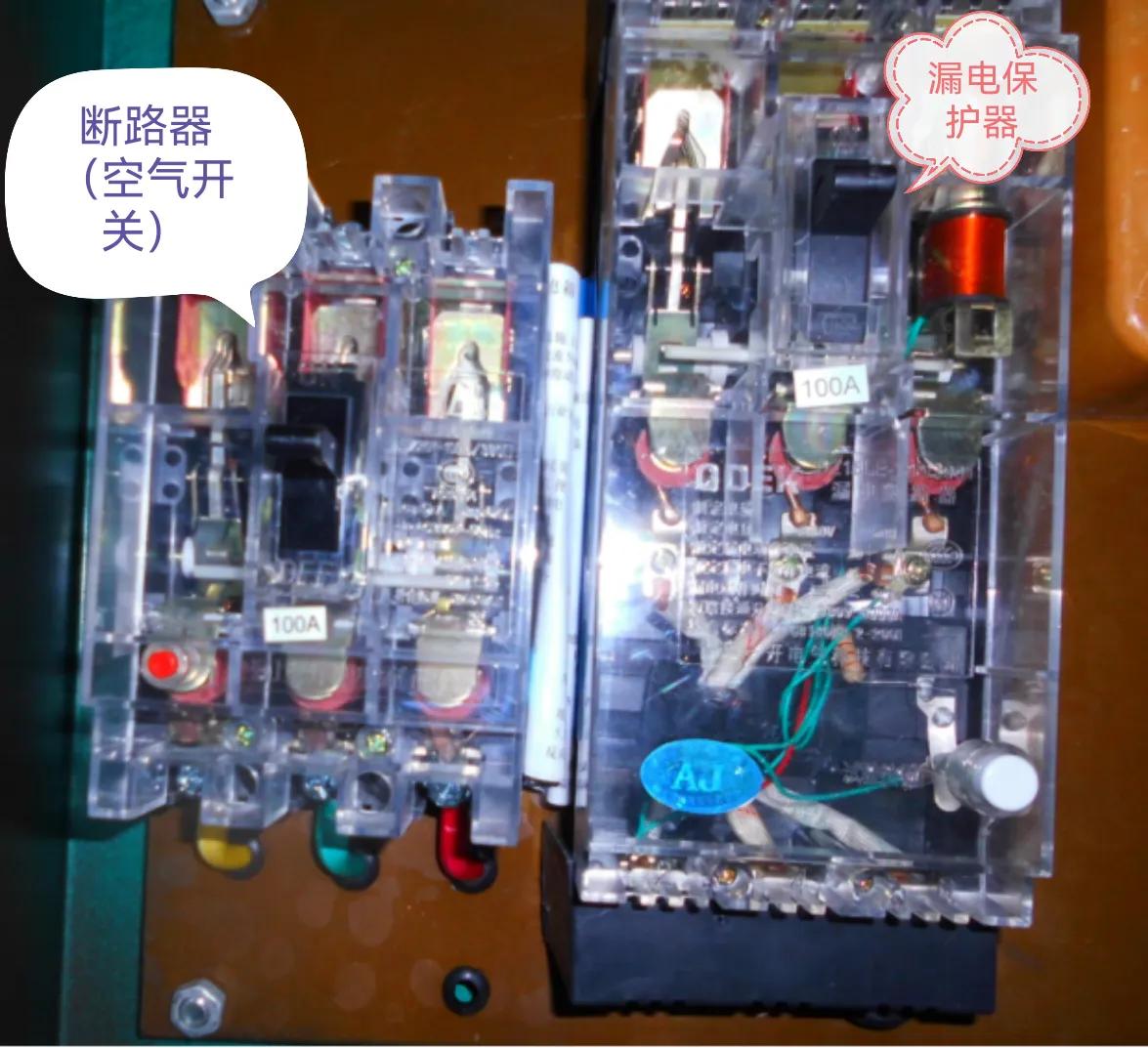

开关箱内的隔离开关和漏电保护器

6、空气开关：空气开关是控制电气回路的分合开关，若以空气为灭弧介质的称空气开关。一般以额定电流（负荷）选择，做为电气回路的总开关使用。

7、漏电保护器：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。

二、建筑施工开关箱检查要点

根据JGJ46-2005《施工现场临时用电安全技术规范》，采用分段时具有可见分段点的断路器，可不设隔离开关，（厂家常用透明外壳的断路器和漏保，通常我们检查是否采用透明外壳）。

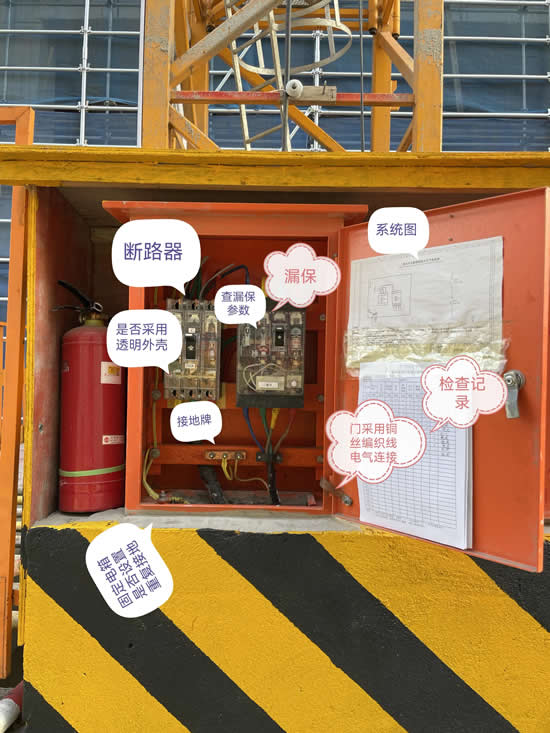

开关箱（三级箱）内部主要检查点

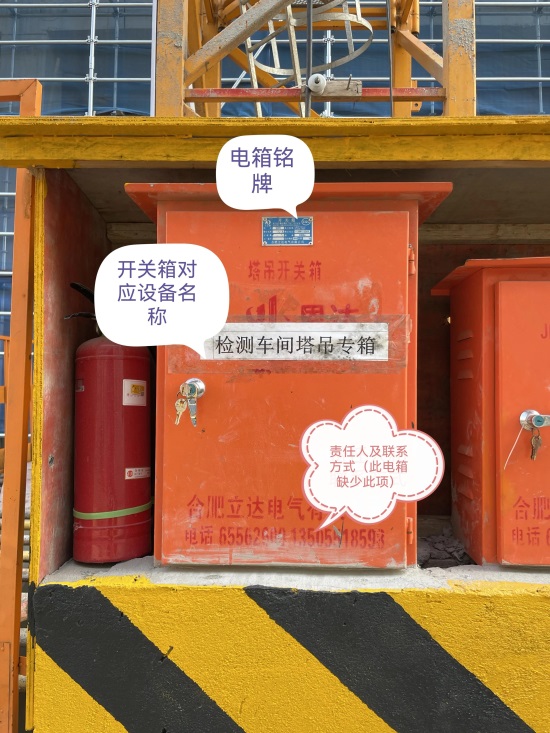

开关箱外部主要检查点
