今天咱们聊一下工控领域出现频次最高的产品-接触器。

接触器是工业领域接通和断开线路的重要元件，适用于频繁启动和远程控制。

接触器常见的故障原因是触头烧蚀、粘连，线圈烧毁。

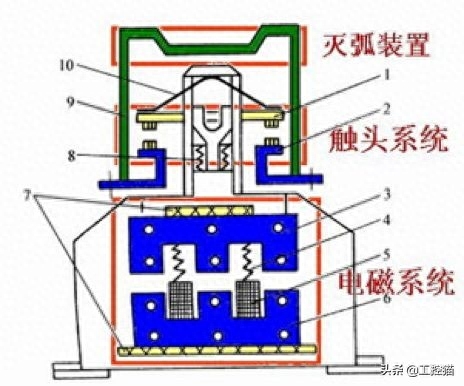

触点和电磁系统是影响接触器电气寿命和机械寿命的关键因素。

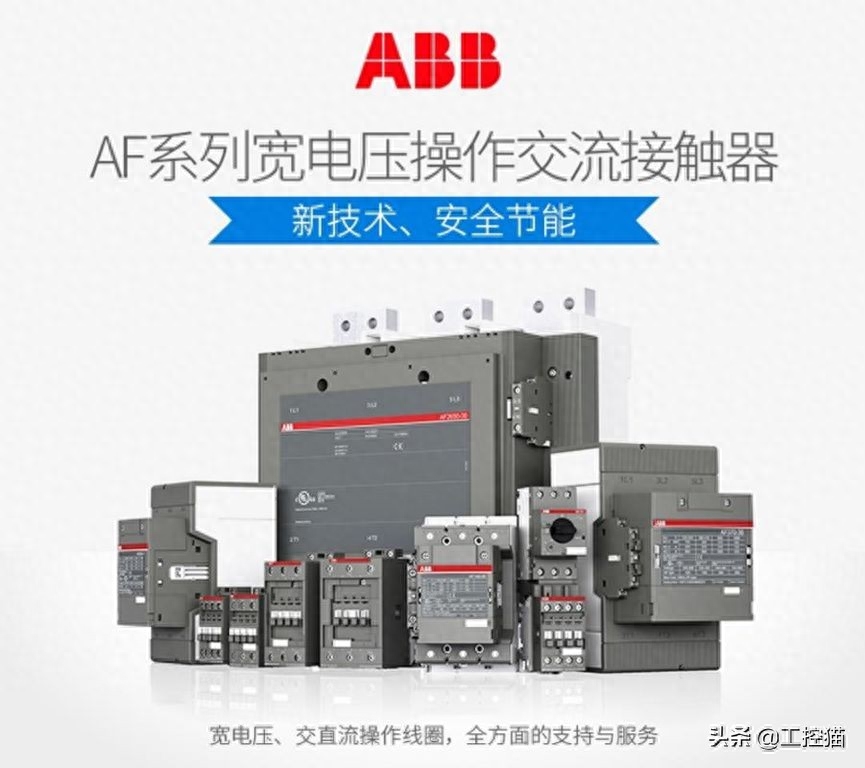

市面上电磁系统一般分交流和直流两种，主流的有ABB的A、AX、AF，施耐德的TeSys D、TVR、TVS，西门子的3RT，德力西、正泰的CJX2等各有千秋，今天我们着重测试下ABB的AF系列。

江湖传闻，传统接触器线圈交直流电源通用性差适应范围小，ABB的AF系列交直流通用线圈接触器的问世，完美的解决了这个行业痛点。

都说ABB是高端和科技前沿的代名词，实际效果如何？

下边咱们就从电磁系统和触头系统两个角度，来验证下AF接触器的表现够不够惊艳。

首先，我们测试下电磁系统。

测试环境（地点北京，海拔约43米，市电电压略高稳定在230V）

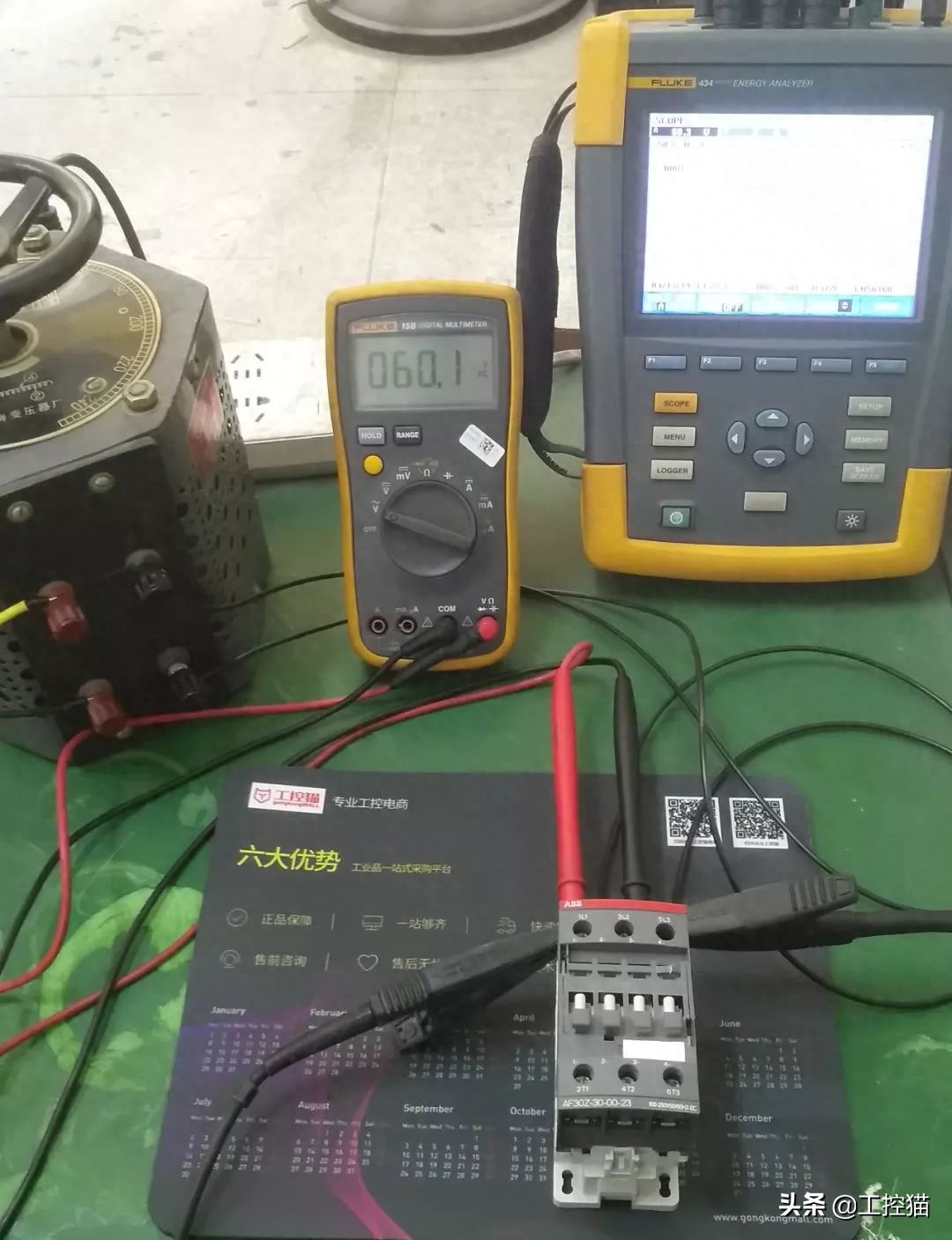

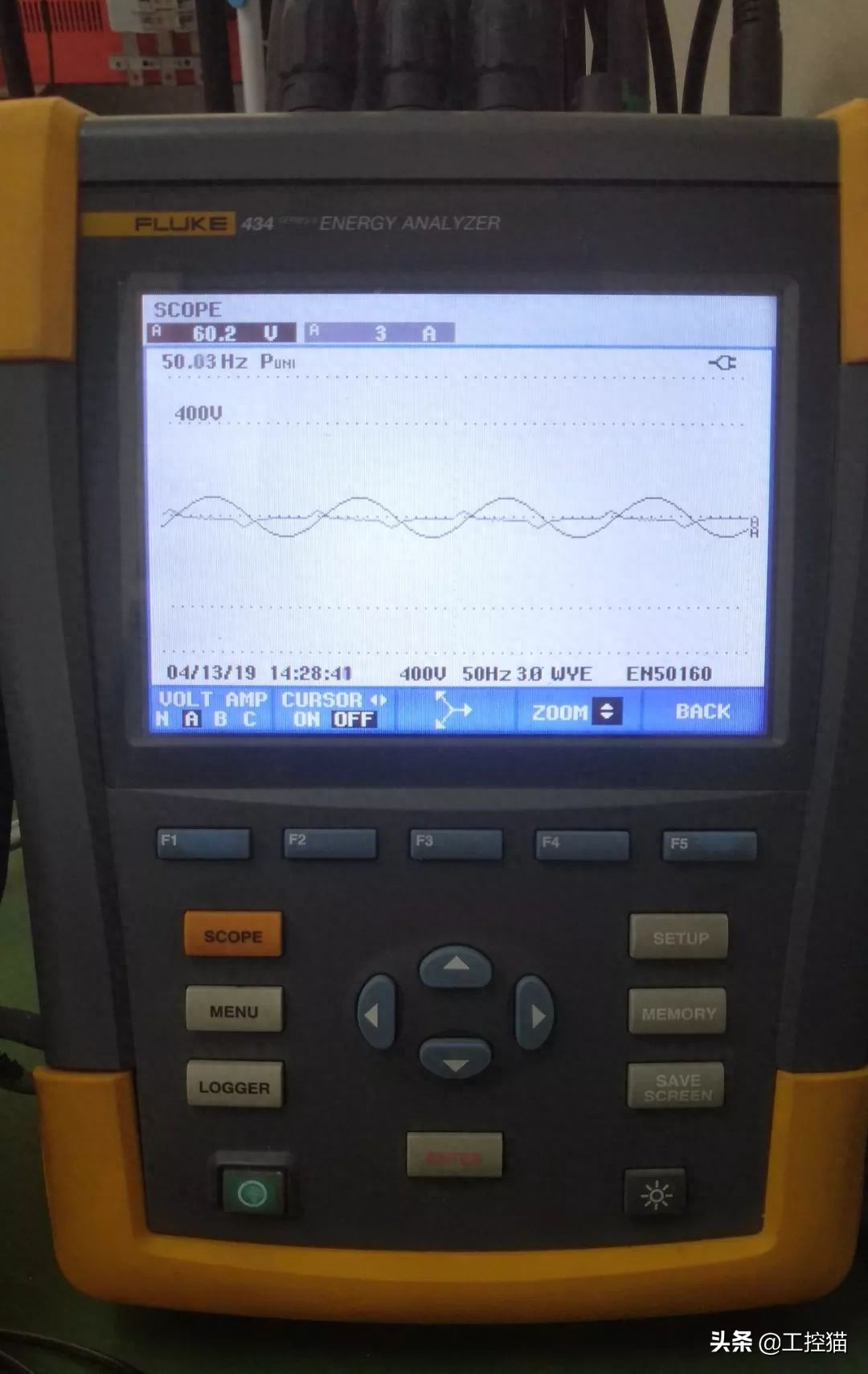

测试设备（单相调压器一台，福禄克15B 万用表一台，福禄克 434 电能质量测试仪一台）

测试结论

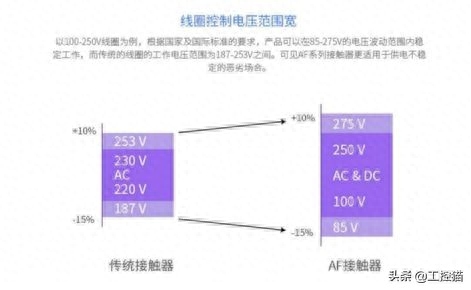

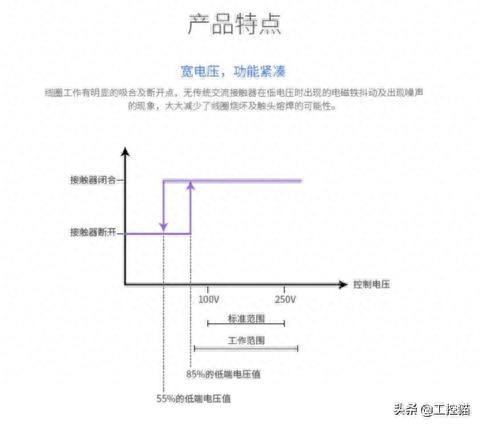

通过对电磁系统测试，AF系列宽电压操作交流接触，可以得出以下四点结论：

1.线圈工作有明显的吸合及断开点。

2.避免传统接触器在线圈供电电压过低时出现抖动和噪声的现象。

3.大大减少线圈发热烧毁和触点烧蚀粘连的可能性。

4.适用于供电不稳定的恶劣工作环境。

ABB接触器的电磁系统表现如此抢眼，究竟是什么保障了它如此高的性能?

下边咱们来进行拆解，了解下电磁和触头系统。

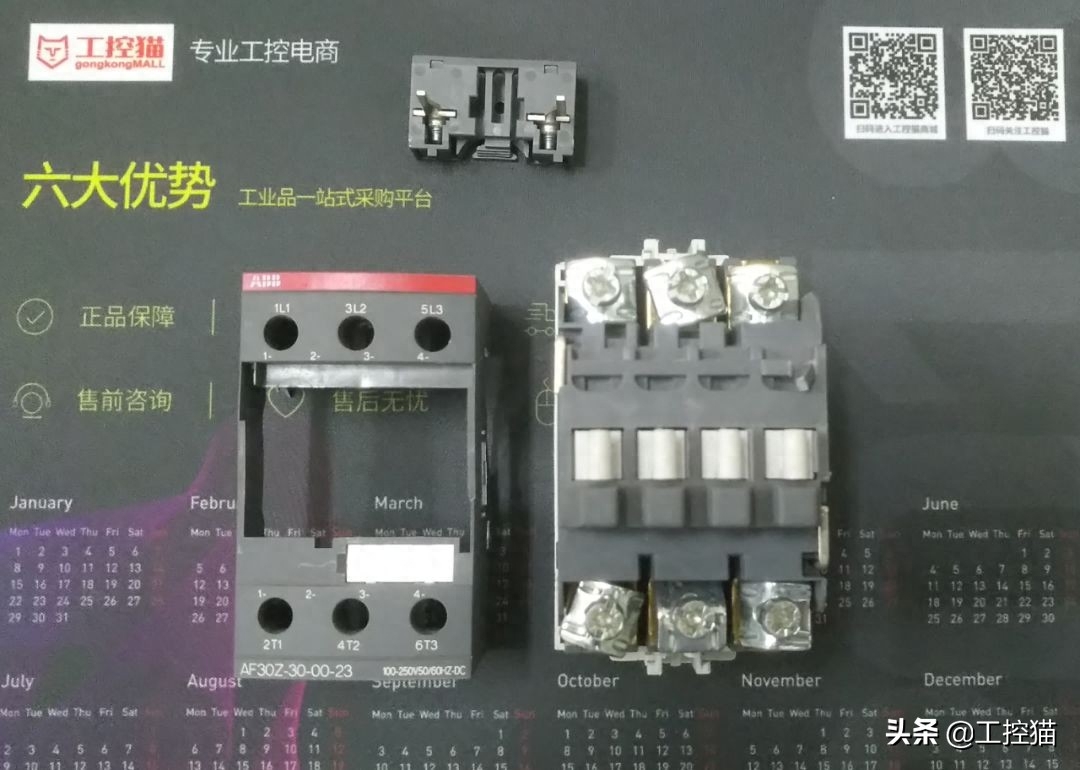

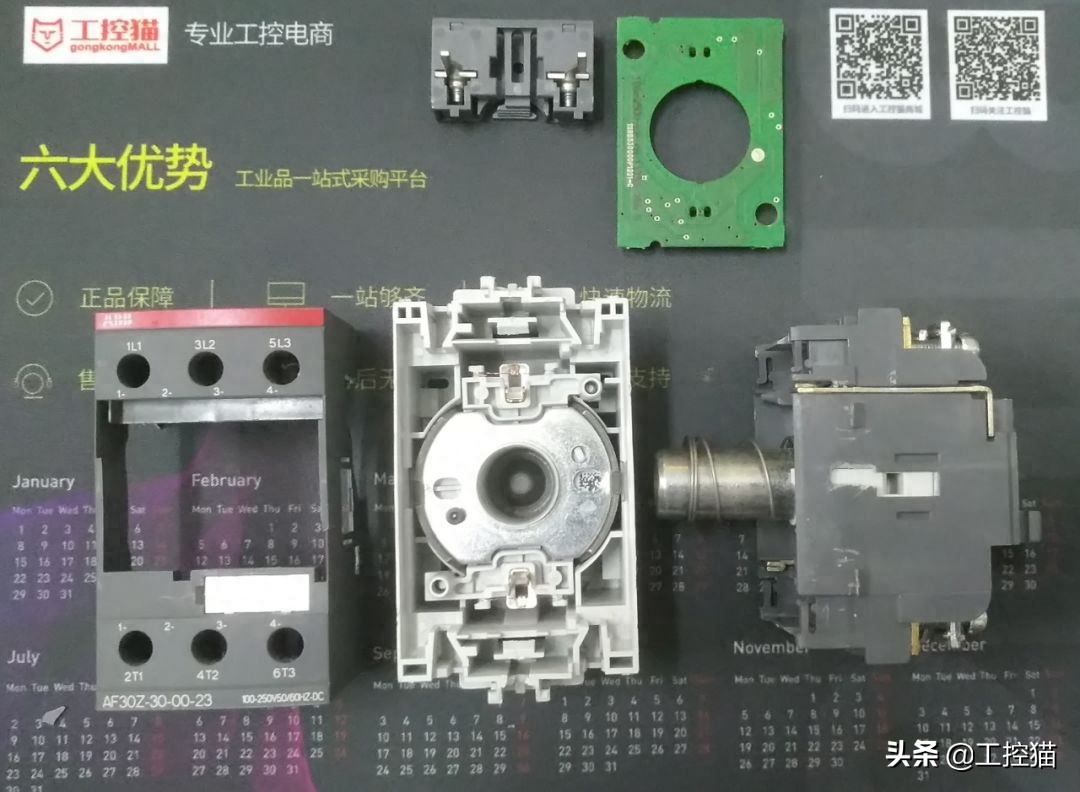

第一步：拆下可拆卸接线端子和罩盖。这个可便捷操作的接线端子，可以方便的改变线圈上下接线，深受大家喜欢。

第二步：拆下触头系统和电子控制系统，就能直观看到线圈；原来交直流通用秘密全在这块小小的电路上。

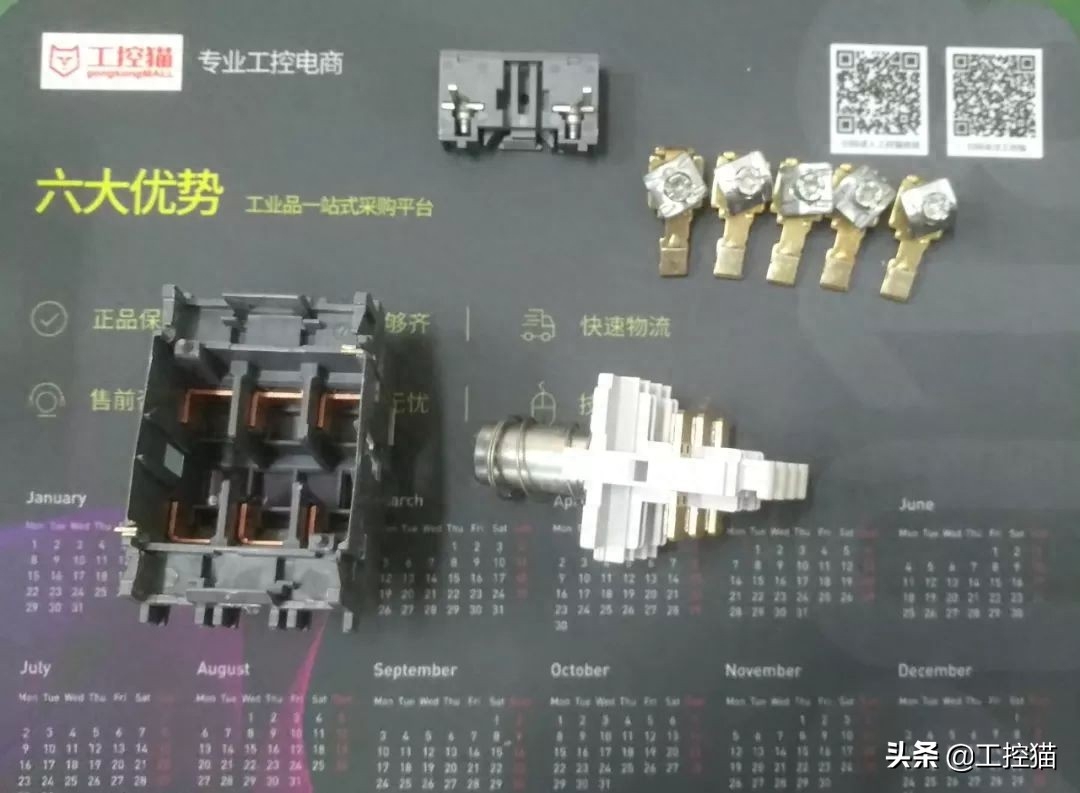

第三步：拆解触头系统，拆下灭弧罩（灭弧罩能及时熄灭接通和断开瞬间产生的电弧），拆解6个静触头，然后从骨架上拆下动触头。

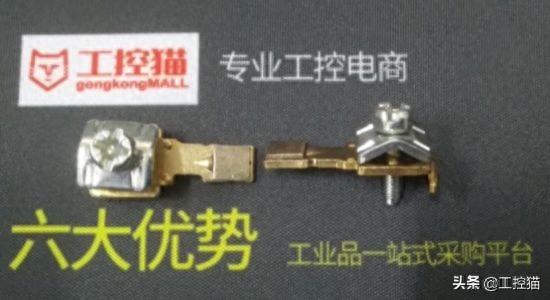

这是接触器可靠接通和分断的静触头。

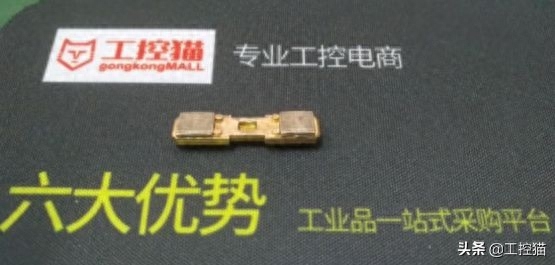

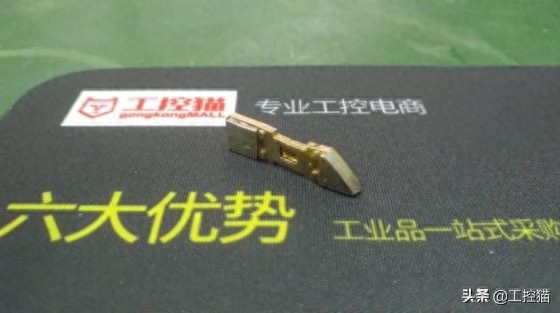

这是决定接触器寿命的核心部件，动触头。

方形触点增大接触面积，这款额定电流30A的动触点（银点6.25*6.25mm，铜基板厚1.25mm，银点厚度1.05mm，重量没测是个遗憾），就是不知道内外材质是一致，还是用的镀层技术，下边咱们就把动触头进行剖解，看下庐山这面目。

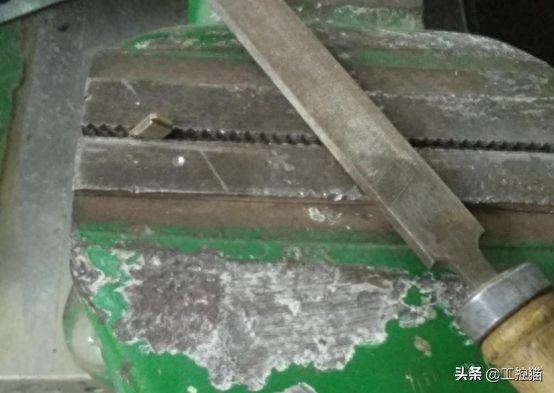

找来台虎钳夹紧，板锉，准备好开始磨，由于选用额大号板锉，锉的时候还是比较轻松，共耗时3分钟。

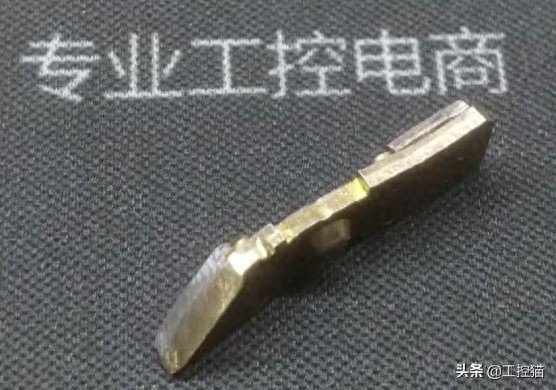

图片放大看横剖面，黄白分明，表里如一果然真材实料，银点和铜基板焊接工艺精湛。拆解完ABB接触器，心中不由升起一种敬佩感，这应该就是传说中的匠人精神吧。

感谢大家收看本次ABB，AF接触器的测评。
