当我们把电脑买回来后，都是可以直接开机使用的。按一下开机键很简单，但很多人却不知，其实在装机时，仅主板跳线这个环节，工作人员往往就要捣鼓半天。因为主板上的各种跳线实在太多了，更重要的是，因主板的品牌型号不同，接口的位置和数量也有变化。很多新手装机时，要么接错，要么接反，这会导致硬件故障甚至损坏，而解决问题时又不得不一个个问题排查，可以说，跳线是装机最令人头疼的问题，所以本文教你全面认识主板跳线。

一、开关跳线

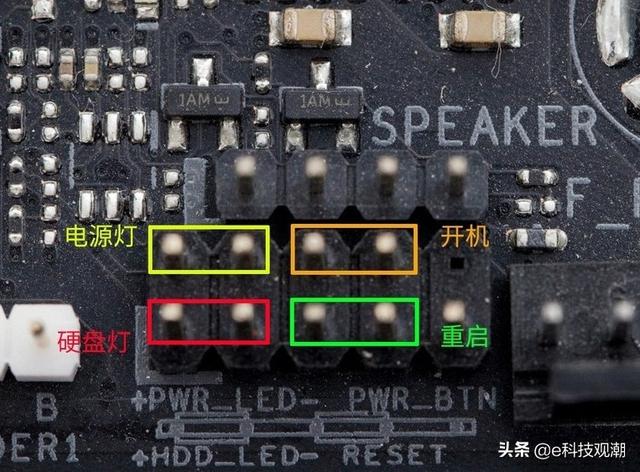

主板上有很多跳线，而与机箱连接的跳线有：开关、复位开关、电源灯、硬盘灯、喇叭、USB等。其中最重要的是开关跳线，开关跳线是两个针一组，它控制着电源灯、硬盘灯、开关和重启四个连线。一般来说，主板前面板跳线的附近会有一个如图1所示的标识，这个图上的每个白点代表一对针脚，文字标注在上方就是上方一排，下方就是下方一排。

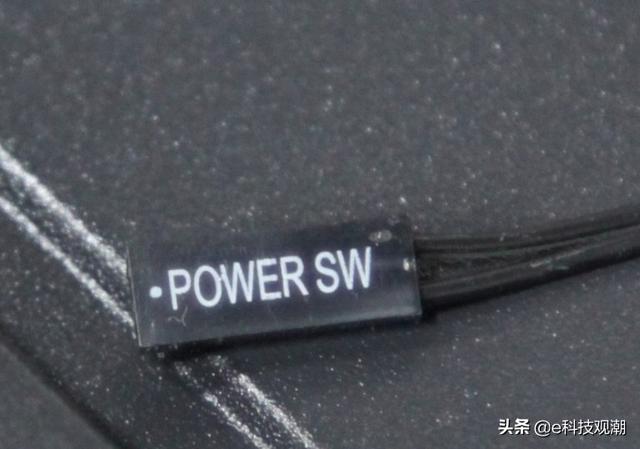

其中电源接针比较重要，也就是Switch开关，根据主板品牌或型号的不同，电源接针的标识有多种形式：Power SW、PW、PWR、PWRBTN、POWER以及ON/OFF（如图2），好在电源插针连接时不用区分正负极，所以不用担心插反或插错。

此外还有一个RESET SW标识，它是RESET重启接针，对应RESET SW跳线，就是在机箱开机键旁边的一个小小的按键，连接时也不用考虑正负极问题。

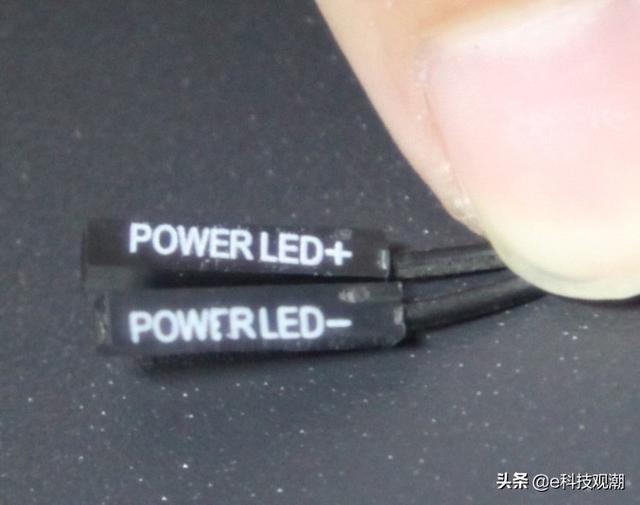

电源指示灯在主板上标识一般对应为Power LED，它为发光二极管，而且有正负极之分，其对应的跳线现在一般为左边正极、右边负极（如图3），千万注意正负极的方向。另外还有一个硬盘LED灯，对应HDD LED跳线，一般为左边正极、右边负极。

二、USB跳线

现在我们手里都有USB设备，键盘鼠标可以接入主机后置的USB接口。但如果平时给手机充电、平时插U盘或移动硬盘使用，每次都伸手去主机后面太麻烦了。所以很多机箱前面板都提供了USB接口，但装机时必须使用连线将它们与主板接好才能使用。

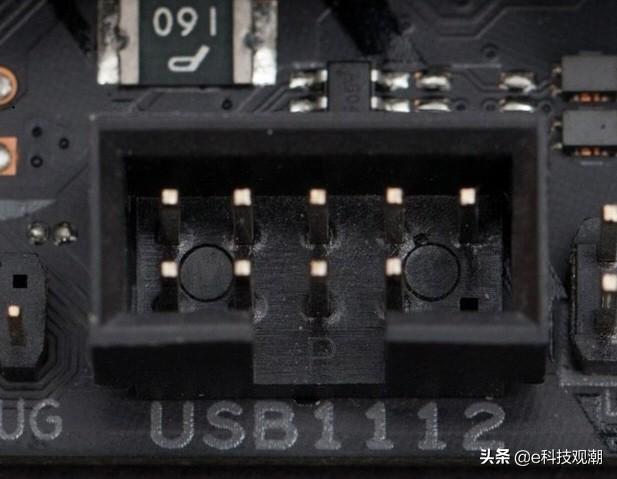

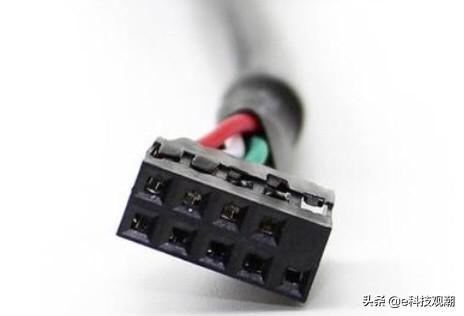

而USB接口主要分为USB 2.0、USB 3.0以及USB 3.1接口，它们在主板上都会有对应的标识。比如图4中的“USB 1112”就是代表USB 2.0插针，还有一些USB 2.0插针标识为“USB 1314”，USB2.0的特征为上5针下4针，所以在找机箱上的USB插头时就要注意了（如图5）。一般来说，USB 2.0插针位于主板底部边缘，它往往与机箱的开关跳线在一起。

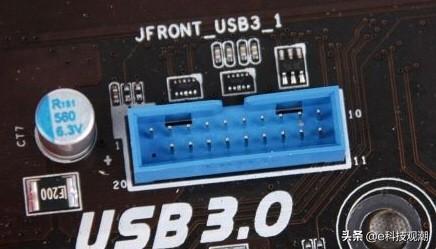

目前主流主板大多提供了USB 3.0扩展接口，USB 3.0，这个接口明显的标志就是19针， 一般而言，USB 3.0跳线接口位于主板右侧24pin供电的附近，而且很多时候以“蓝色”来区分（如图6），其在主板上的标识一般为F_USB 3.0、USB3_34、U31G2_E1等。

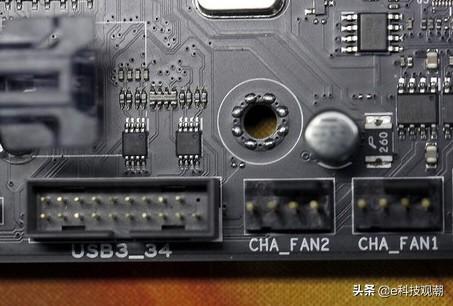

比如主板上的USB3_34标识（如图7），它代表的就是USB3.0跳线接口，尾号3、4代表序号，可以扩展成两个USB 3.0接口；

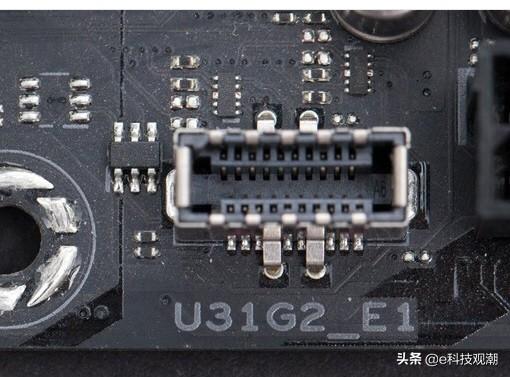

而“U31G2_E1” 其实是USB 3.1 Gen ２的缩写（如图8），它代表着USB 3.１接口。

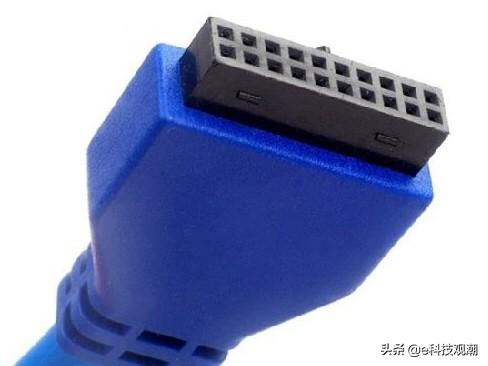

而无论是USB 3.0还是USB 3.1，它们都是19针，而且有缺针的位置，这是为了防止插反而设计，所以在对应的USB插头上也有防呆卡扣设计（如图9）。

三、音频跳线

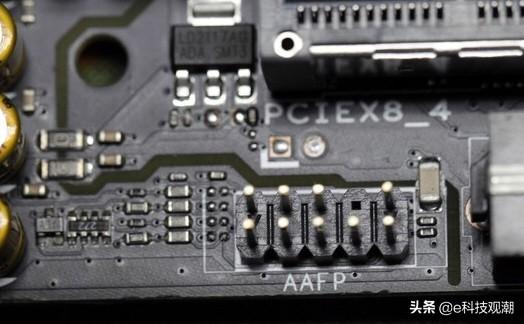

作为PC娱乐最关键的组成部分，音频是PC缺一不可的。一般来说，我们可以把音箱连接到后置音频接口。但如果平时要接个耳机或麦克风，还是机箱前置音频接口更方便。同样地，机箱前置音频也需要手动连接，在主板上，音频跳线一般标记为AAFP或HD AUDIO等（如图10），位置在主板左下角的音频区域内，有些主板会有分割线来分割音频区域。

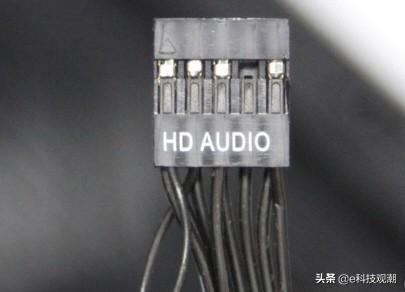

音频跳线也是一个9针跳线接口，上４针下５针，区别是它缺针的位置为右上第二个，通过这里可以和USB 2.0跳线接口区分开。而与主板跳线连接的音频插头，也会看到明显有一根线画成圈短接这个接口中的两根插针，字母一般会标注为HD AUDIO（如图11），将音频线插头插入9针跳线接口后，通过连接这个可以让机箱前面板的3.5mm插孔启用。

四、散热跳线

在一些高端机箱里，会提供一些诸如水冷安装、RGB风扇安装等位置，所以就提供了各种供电插口，也称散热跳线，它包括风扇跳线、水冷装置跳线等。散热跳线是比较重要环节，因为风扇的接针也影响着是否能够顺利开机以及监控等。一般来说，主板上的散热接针有三种：水泵供电插针、CPU散热风扇插针以及专用水泵供电插针。

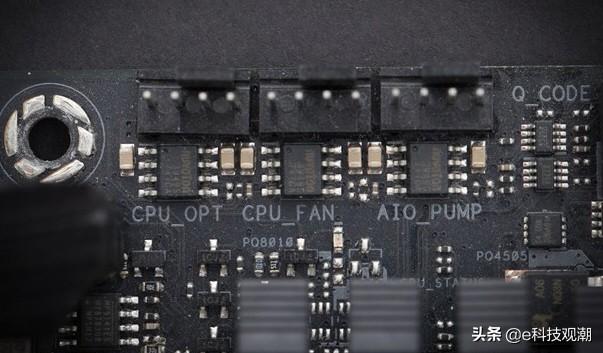

在主板上，它们分别标识为CPU_OPT、CPU_FAN以及AIO_PUPM（如图12），其中CPU_FAN（4针）是每块主板必备的接针，毕竟几乎所有的CPU都需要风扇散热，这就要通过CPU_FAN插口给风扇进行供电。而CPU_OPT和AIO_ PUPM在高端主板上才可以看到，安装较为复杂。

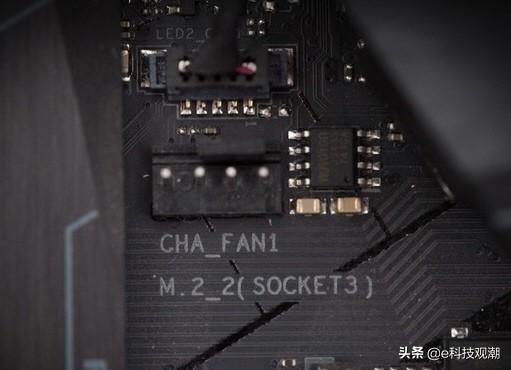

此外主板上还会有机箱风扇的接针，一般标识为“CHA_FAN”（如图13），这个接针是控制机箱里风扇的供电接口，比如有的机箱安装RGB风扇。一些主板会配备多个风扇接口，区别在于FAN后面的1、2编号。但必须注意，CHA_FAN与CPU_FAN是不同的插口，不要混淆。另外主板上还可能有一种“SYS_FAN”接针，这种接针是机箱自带风扇的接口。

五、RGB灯针

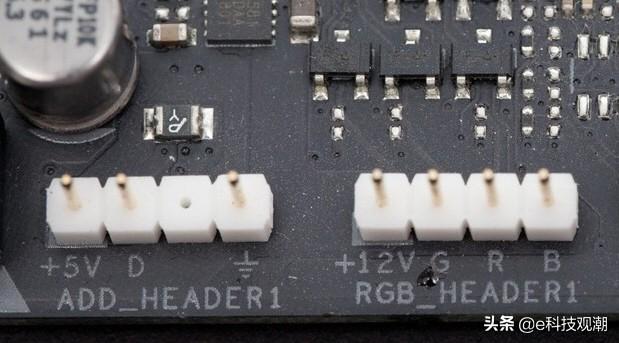

现在越来越多主板支持RGB灯效，但必须安装对应的RGB灯光装置才行，比如带有RGB效果的风扇。一般来说，RGB灯效接口在主板上为白色，并标有RGB的字样（如图14）。每个接针上面都有电压提示（如5V或12V）。大家根据自己风扇的规格进行选择就可以了。

但值得注意，主板上的RGB灯针有两种：3针和4针，其中3针的接口为5V供电，连接时不能正反双插，它带来的光效可以通过编程让不同的灯组显示不同的颜色变幻；而4针的接口为12V供电，不支持正反双插，连接时要注意正负极（ 12v上方带白框的底座为正极），成功连接后，其带来的光效是让LED灯都显示相同的光效， 4针RGB灯针

,
