怎样计算钢筋的搭接长度

一个工程是否计算搭接，对钢筋总量影响很大，掌握钢筋搭接知识是预算员必备的基本技能。

只有绑扎情况才计算搭接长度

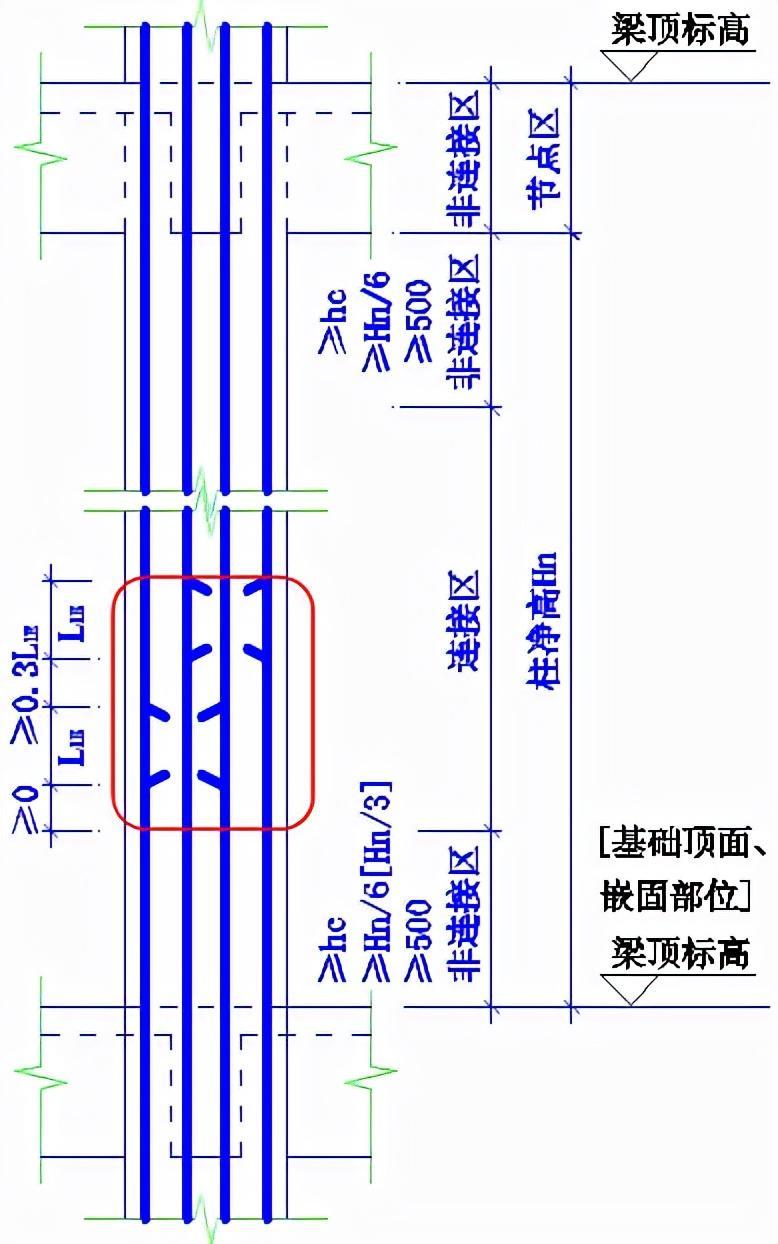

只有绑扎情况才有搭接长度的概念。如图1所示。

图1

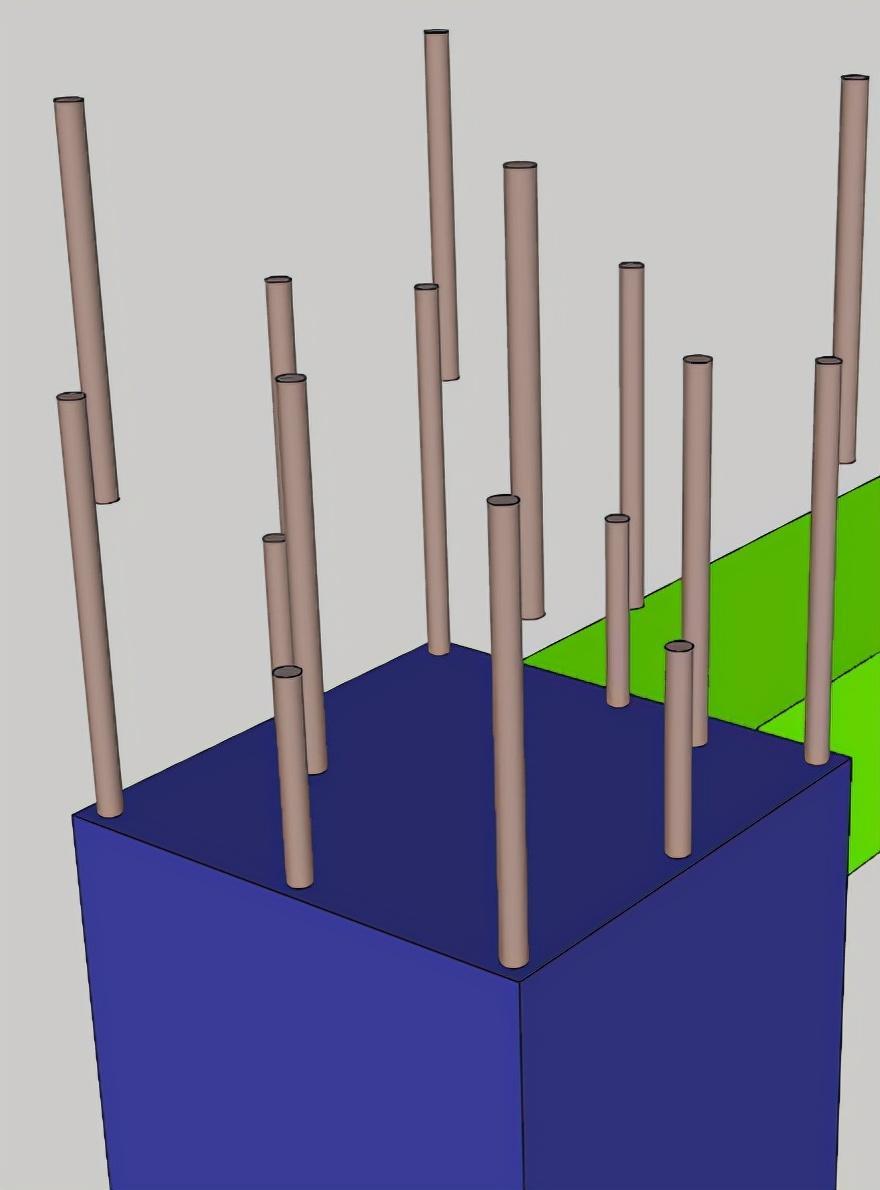

这个图很多人看不懂，画成三维就能看懂了，如图2所示。

图2

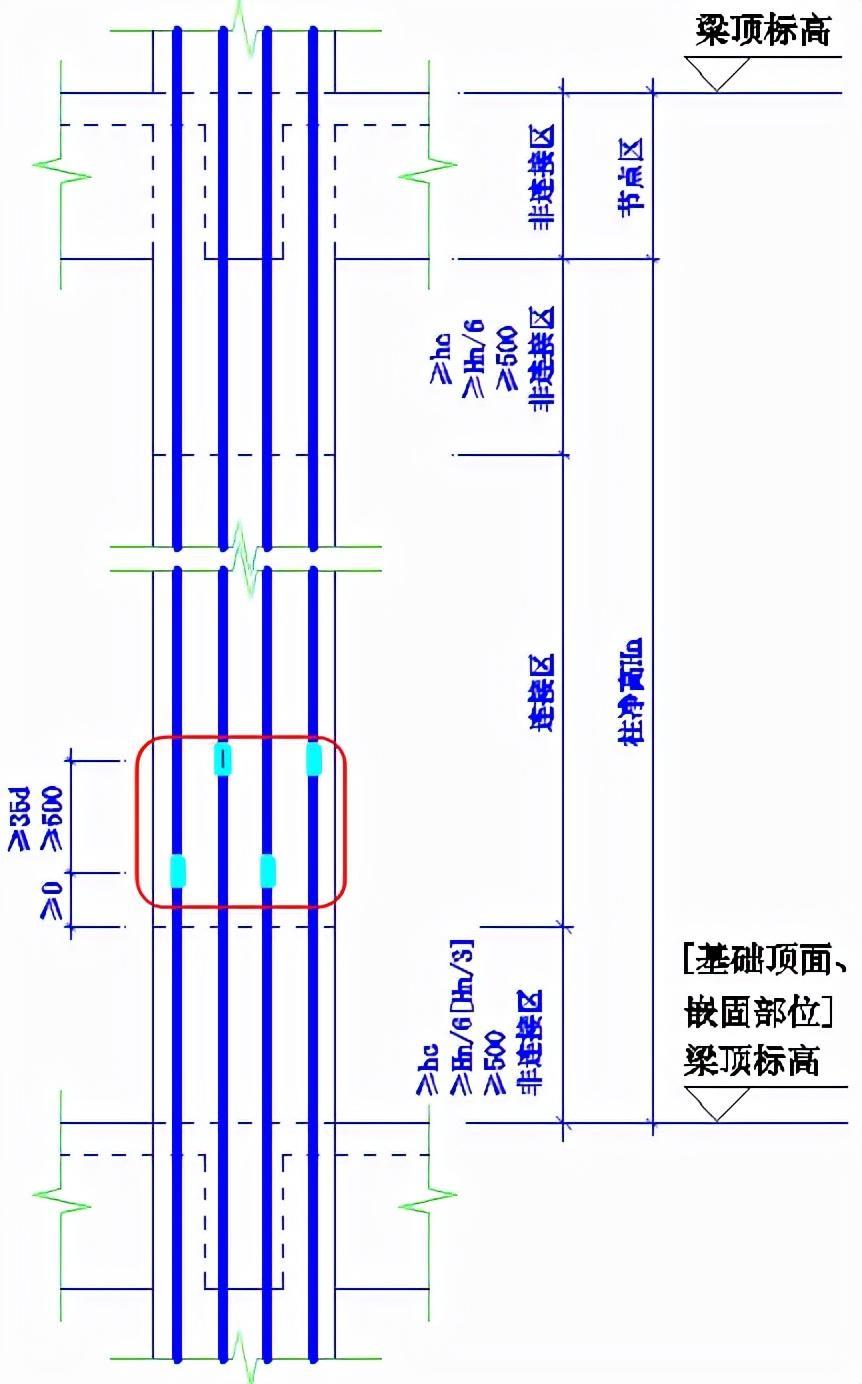

焊接和机械连接只有搭接错开长度，没有搭接长度的概念，如图3所示。

图3

钢筋搭接长度计算公式

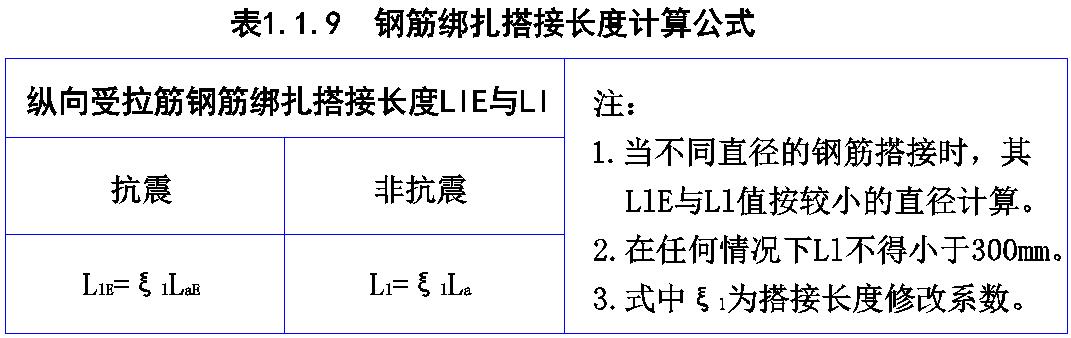

从11G101图集可以查出，钢筋搭接长度的计算公式如图4所示。

图4

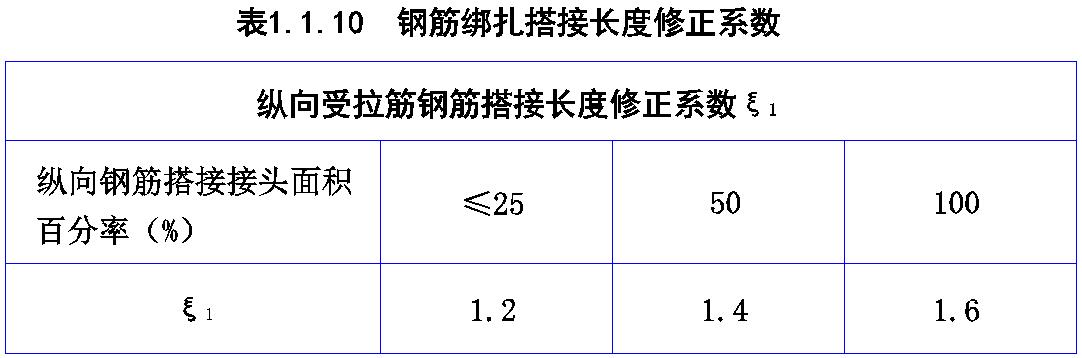

从图4我们看出，钢筋的搭接长度是锚固长度乘以搭接系数，那么搭接系数怎样计算呢，如图5所示。

图5

从图5中我们可以看出，当搭接接头的百分率为25%时，搭接长度修正系数为1.2，当搭接接头的百分率为52%时，搭接长度修正系数为1.4，当搭接接头的百分率为100%时，搭接长度修正系数为1.6。

那什么是钢筋的搭接接头百分率呢？

钢筋搭接接头百分率

所谓的钢筋搭接接头的百分率，就是该区域有搭接接头的纵向钢筋截面积，除以该区域全部纵向钢筋的截面积，计算公式如下。

搭接长度计算举例

下面举一个框架柱搭接长度的例子。

一个工程的抗震等级是2级抗震，框架柱的纵筋是三级20的钢筋，混凝土强度等级为C35，请计算这根柱的纵筋搭接长度。

第一步，先计算柱的锚固长度。

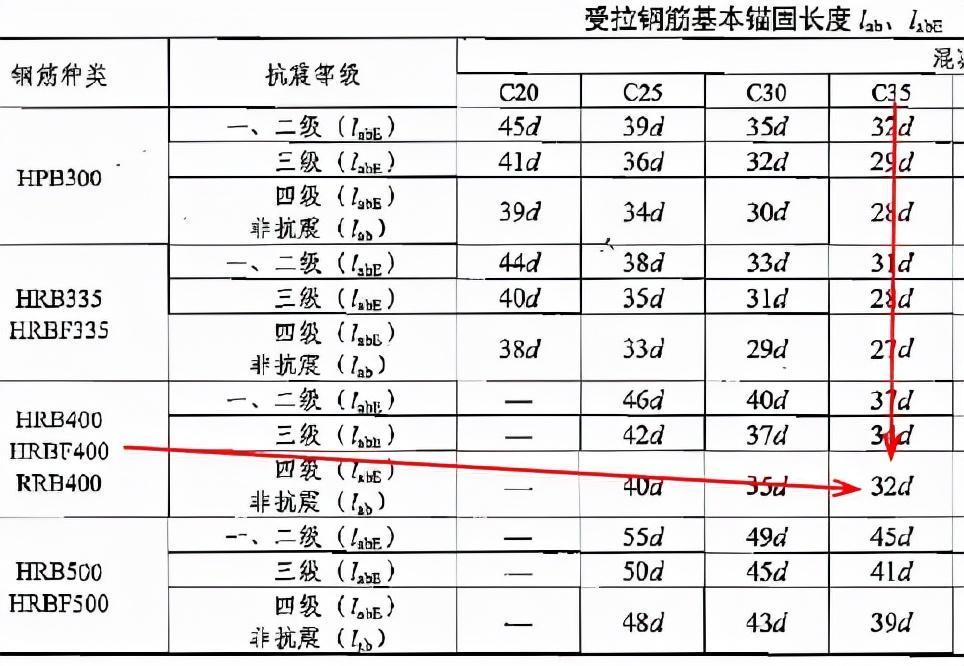

由于三级钢筋和C35两个条件可查处非抗震基本锚固长度为32d，如图6所示。

图6

由于直径是20的小于25，所以锚固长度修正系数为1。

又由于抗震等级是二级的，所以抗震锚固长度修正系数为1.15。

此柱子的锚固长度=1*1.15*32d=1*1.15*32*20=736。

柱子的纵向钢筋搭接接头百分率一般为50%，所以搭接系数选择1.4。

由以上条件可计算出此框架柱的搭接长度=1.4*736=1031mm。

剪力墙垂直筋搭接长度有所不同

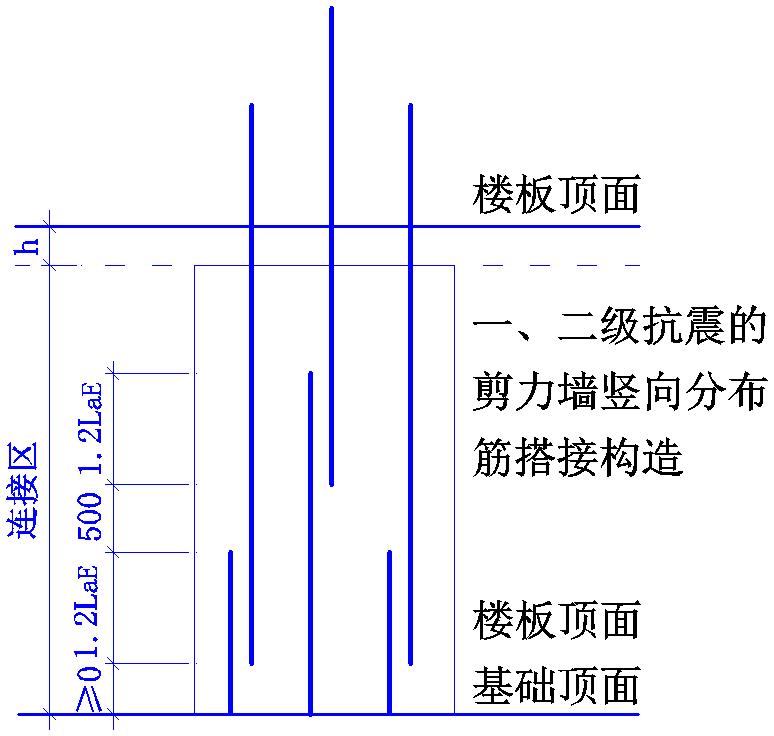

以上说的都是柱、梁等构件的搭接长度计算，剪力墙垂直筋搭接长度有所调整，换成了1.2LaE的锚固长度，如图7所示。

图7
