剪力墙lc是什么意思？

相信一大部分人并不知道剪力墙的Lc是什么意思，这里我讲讲

所谓的剪力墙Lc其实是约束边缘构件才有的，他表示一个尺寸范围，专业名叫做约束边缘构件沿剪力墙肢的长度

什么是约束边缘构件，来跟我一起读YBZ，大家是不是很熟悉了，没错，典型代表就是YBZ暗柱，Y约束、B边缘。构造边缘构件可没有哦(GBZ)

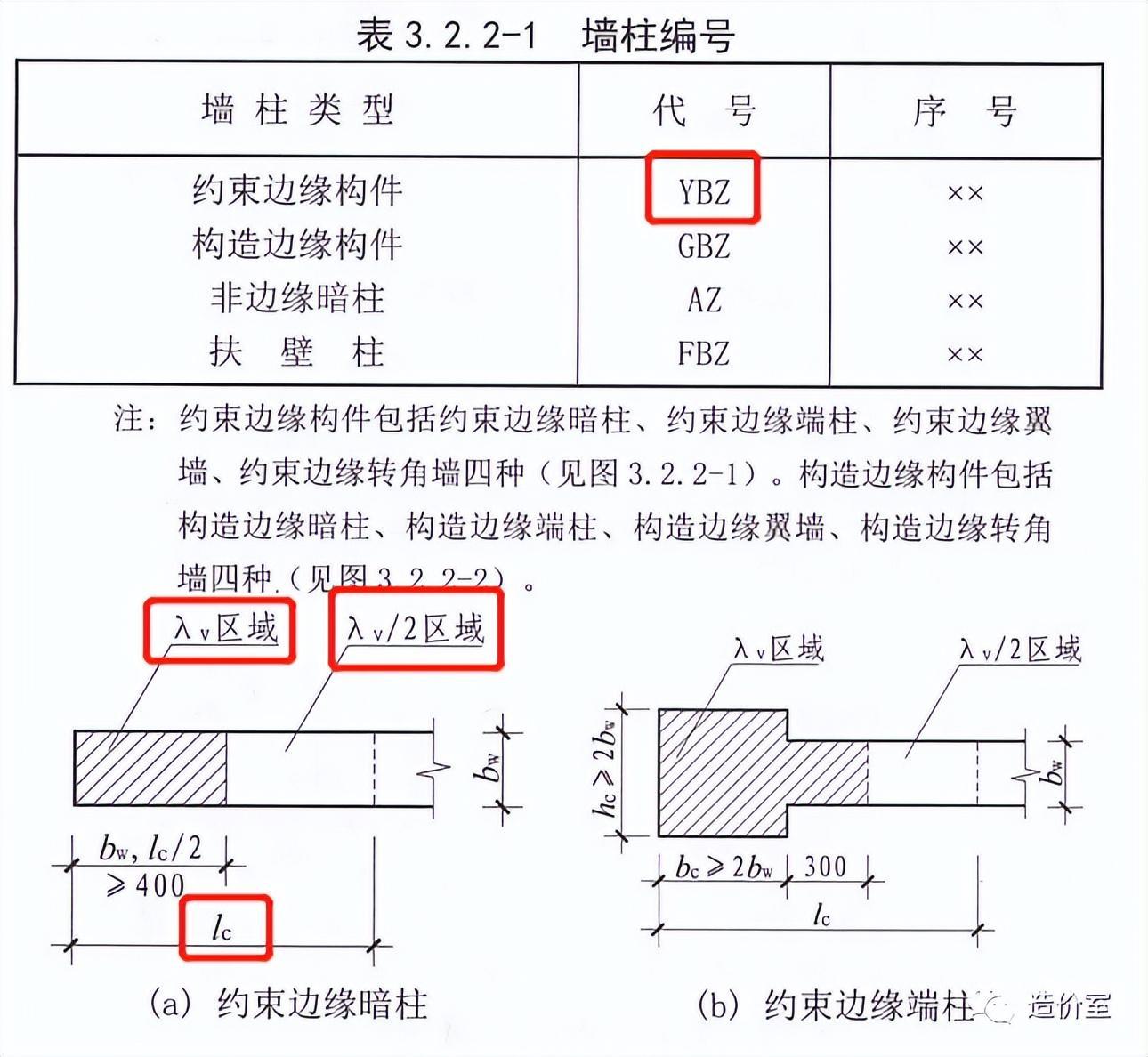

在16G101-1第13、14页中有注明Lc的具体范围（如图）

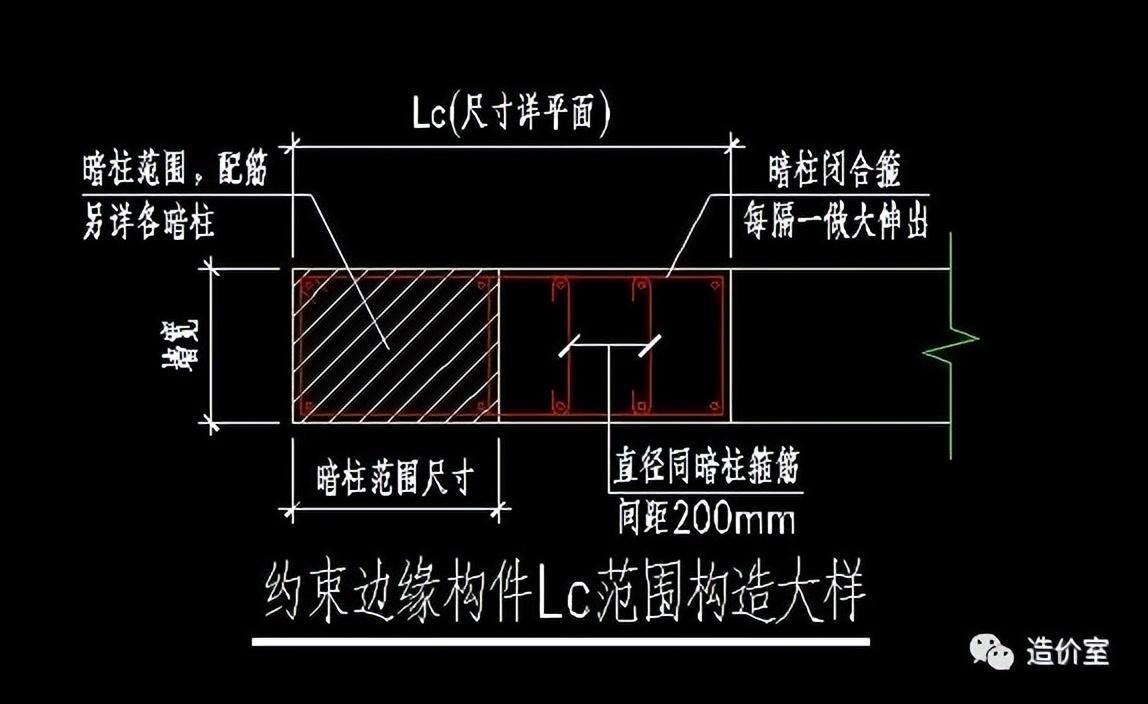

剪力墙这部分LC由非阴影区和阴影区组成，λv这个符合我就不解释了，对我们造价人来说无用，阴影区就是暗柱，非阴影区就是暗柱以外剪力墙身以内，非阴影区的配筋率和阴影区的配筋率不一样，非阴影区的配筋会比阴影区的少，一般非阴影区就配置拉筋或者箍筋，纵向钢筋一般由剪力墙身的纵筋代替，，相信经常建模的人不陌生，因为很多图纸都是这样的配筋形式（如图）

那么在广联达如何画这部分的内容呢？

一般有几种方法

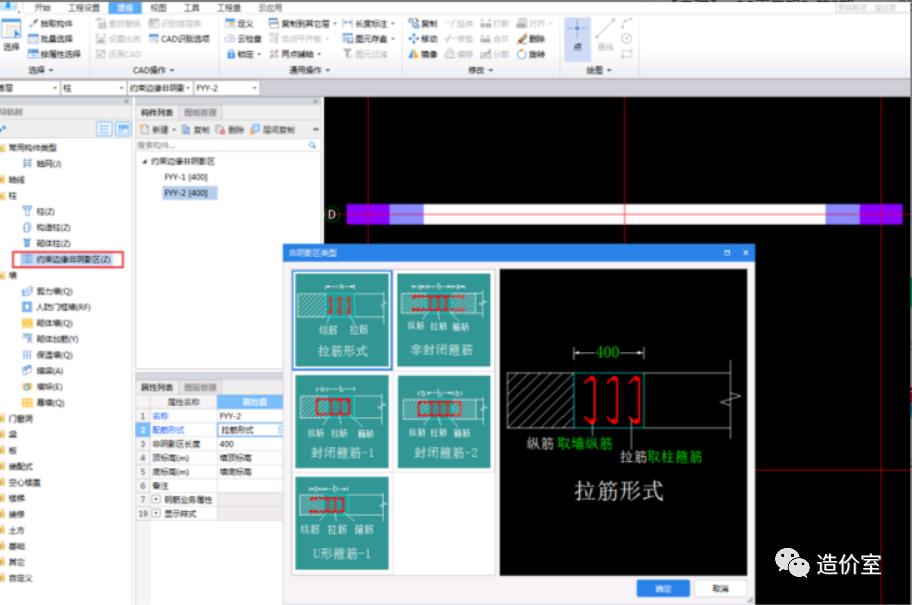

方法一：土建计量GTJ2021中新增约束边缘非阴影区功能，约束边缘构件可以用暗柱和约束边缘非阴影区组合布置。正常布置暗柱后，新建约束边缘非阴影区，点画布置在暗柱和墙相交位置。

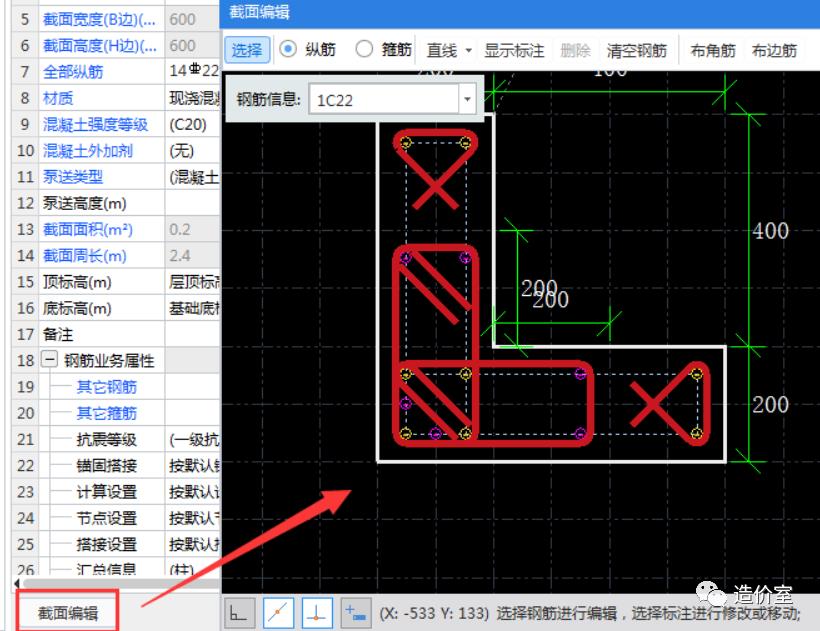

方法二：在软件中通常把非阴影区的部分定义为暗柱，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制。如图：

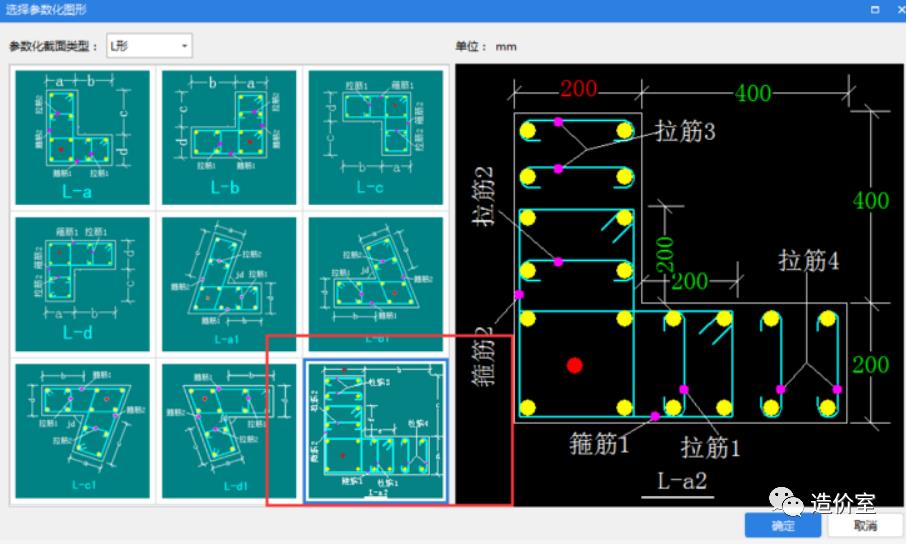

方法三：新建参数化柱，在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入，然后在属性列表中中输入相应的钢筋信息。如图：

注意：

1.若将约束边缘暗柱阴影部分和非阴影部分分别单独用暗柱布置，对暗柱钢筋计算没有影响，影响梁支座的识别。

2.土建计量GTJ中，暗柱需要新建柱后，修改属性中结构类别为暗柱。
