1、电源滤波器的主要功能和作用接线视屏

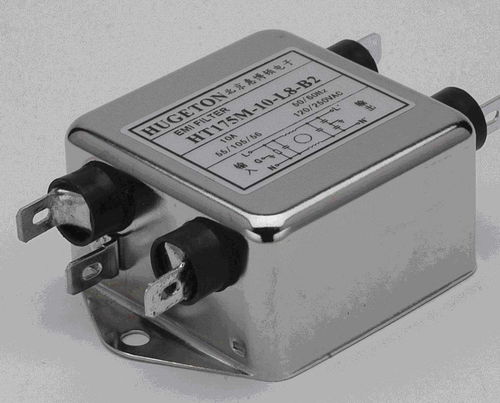

电源滤波器的主要功能是在电源输入端对来自电网的电源进行滤波处理，以减少电源输入端的干扰和电波噪声，保证电源输出端的稳定和纯净的电能供应。它的作用是提供一个良好的电源环境，确保电子设备的正常工作，以防止对设备性能的损害和数据的丢失。

电源滤波器有两种接线方式，一种是并联方式，即将滤波器直接连接在电源输入端和设备之间。这种方式可以在设备和电源之间建立一个低阻抗的回路，将电源输入端的高频噪声导入到地线上，以减少对设备的干扰。另一种是串联方式，即将滤波器放置在设备的电源输入端，通过滤波器中的电感和电容组成的滤波电路对电源输入端的高频噪声进行滤波。这种方式可以阻止电源输入端的高频噪声通过电源线传导到设备中，保证电源输出端的纯净电能供应。

无论是并联方式还是串联方式，电源滤波器都能起到减少电源输入端干扰和电波噪声的效果。通过使用电源滤波器，可以提高电子设备的稳定性和可靠性，减少设备故障和数据丢失的风险。因此，电源滤波器在各类电子设备中都有广泛应用，包括计算机、通信设备、家用电器等。

电源滤波器的主要功能是对电源进行滤波处理，以减少电源输入端的干扰和电波噪声，保证电源输出端的稳定和纯净电能供应。无论是并联方式还是串联方式，它都能提供一个良好的电源环境，确保各类电子设备的正常工作。

2、电源滤波器电路图设计(一)

电源滤波器是一种用于净化电源信号的电路。它的设计旨在消除电源中的干扰和噪声，确保电子设备正常运行。

电源滤波器电路通常由多个元件组成，包括电容器和电感器。电容器用于过滤高频噪声，而电感器则用于过滤低频噪声。这些元件按照特定的排列方式连接，形成一个能够将不同频率噪声滤除的网络。

在设计电源滤波器电路时，首先需要确定可接受的频率范围和噪声幅度。然后，根据这些参数选择合适的电容器和电感器。一般来说，电容器的容值越大，滤波效果就越好。而电感器的电感值越大，滤波效果也越好。

在电源滤波器电路中，各个元件的连接方式也很重要。常见的连接方式有LC型和RC型。LC型滤波器采用电感器和电容器串联的方式，可以滤除低频和高频噪声；而RC型滤波器则采用电阻和电容器并联的方式，主要用于滤除高频噪声。

电源滤波器电路在电子设备中起着至关重要的作用。它能够有效净化电源信号，保证设备的稳定运行。因此，在设计电源滤波器时，我们需要根据实际需求选择合适的元件和连接方式，以获得最佳的滤波效果。

3、电源滤波器电路原理图分析

电源滤波器电路是一种常见的电子电路，也是电子设备中不可缺少的组成部分。它主要用于消除电源中的高频噪声和电磁干扰，保证电子设备正常运行。

该电路的原理图如下：从电源输入端开始，有一个输入滤波电容C1，其作用是滤除输入电源中的高频噪声。然后，紧跟着是一个整流电路，通常是一个整流二极管，它将交流电源转换为直流电源。接着，有一个输出滤波电容C2，它的作用是进一步滤除输出电路中的高频噪声。接在输出滤波电容后的是一个负载，也就是所需要给电子设备供电的部分。

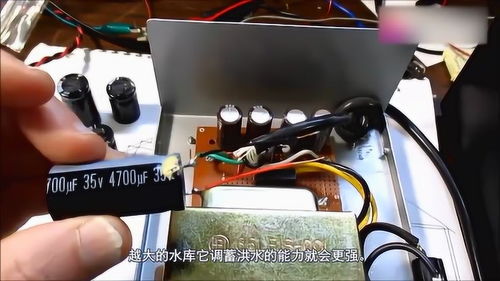

当输入电源的电压经过整流电路转换为直流电压之后，由于整流过程的不完善，会产生一些纹波。这些纹波会对电子设备的工作产生干扰，因此需要通过输出滤波电容来消除。输出滤波电容能够对电流进行平滑，将纹波降到最低限度。

除此之外，电源滤波器电路还可以消除电磁干扰。电磁干扰是由于电源输入端和输出端之间存在电磁感应而产生的。滤波电容能够对这些干扰信号进行滤除，保证输出电路中的电流稳定。

总而言之，电源滤波器电路通过滤除输入和输出电路中的高频噪声和电磁干扰，保证电子设备的正常运行。它在电子设备中发挥着重要的作用，是确保设备性能和稳定性的关键部分。

4、电源滤波器接在什么位置

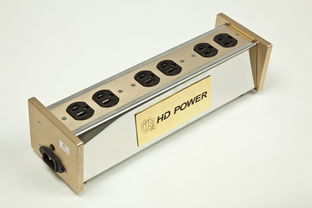

电源滤波器是一种常见的电子设备，用于去除电源中的杂波和电磁干扰，提供稳定和干净的电力供应。它通常被设计为一个小型的装置，可插入到电源线上。那么，电源滤波器应该接在什么位置？

电源滤波器应该接在电源线的最前端，也就是接在电源插座上。这样才能确保所有从电源插座上来的电力都经过滤波器进行处理。通过滤波器处理后，电力中的杂波和干扰信号将被尽可能地消除或减小，从而提供一种干净而稳定的电力供应。

电源滤波器也可以接在电子设备的电源输入端，这样可以进一步提高电子设备的稳定性和抗干扰能力。将滤波器接在电子设备的电源输入端，可以阻止电源中的杂波和干扰信号进入设备内部，从而保护设备的正常工作。

需要注意的是，电源滤波器应该遵循正确的接线规范。在接线时，应按照滤波器的标识和说明进行接线，确保正负极正确连接。此外，滤波器应该选择适合的型号和参数，以满足实际需求。

电源滤波器应该接在电源线的最前端，或者接在电子设备的电源输入端。这样做可以最大程度地消除电源中的杂波和干扰信号，提供稳定和干净的电力供应，保护设备的正常工作。在使用电源滤波器时，应注意正确的接线和选择适合的型号和参数。
