​结构力学介绍与分析

时间:2024-10-26 02:31

来源:热文网

点击:

结构力学介绍与分析

结构力学是固体力学的一个分支,它主要研究工程结构受力和传力的规律,以及如何进行结构优化的学科,它是土木工程专业和机械类专业学生必修的学科。结构力学研究的内容包括结构的组成规则,结构在各种效应(外力,温度效应,施工误差及支座变形等)作用下的响应,包括内力(轴力,剪力,弯矩,扭矩)的计算,位移(线位移,角位移)计算,以及结构在动力荷载作用下的动力响应(自振周期,振型)的计算等。结构力学通常有三种分析的方法:能量法,力法,位移法,由位移法衍生出的矩阵位移法后来发展出有限元法,成为利用计算机进行结构计算的理论基础。

中文名结构力学外文名Structural mechanics科目土木工程、机械领域力学研究内容工程结构受力传力规律

结构力学简介

结构力学是一门古老的学科,又是一门迅速发展的学科。新型工程材料和新型工程结构的大量出现,向结构力学提供了新的研究内容并提出新的要求。计算机的发展,又为结构力学提供了有力的计算工具。另一方面,结构力学对数学及其他学科的发展也起了推动作用。有限元法这一数学方法的出现和发展就和结构力学的研究有密切关系。在固体力学领域中,材料力学给结构力学提供了必要的基本知识,弹性力学和塑性力学是结构力学的理论基础。另外,结构力学与流体力学相结合形成边缘学科——结构流体弹性力学。

评定结构的优劣,从力学角度看,主要是结构的强度和刚度。工程结构设计既要保证结构有足够的强度,又要保证它有足够的刚度。强度不够,结构容易破坏;刚度不够,结构容易皱损,或出现较大的振动,或产生较大的变形。皱损能够导致结构的变形破坏,振动能够缩短结构的使用寿命,皱损、振动、变形都会影响结构的使用性能,例如,降低机床的加工精度或减低控制系统的效率等。

观察自然界中的天然结构,如植物的根、茎和叶,动物的骨骼,蛋类的外壳,可以发现它们的强度和刚度不仅与材料有关,而且和它们的造型有密切的关系。很多工程结构是受到天然结构的启发而创制出来的。人们在结构力学研究的基础上,不断创造出新的结构造型。加劲结构(见加劲板壳)、夹层结构(见夹层板壳)等都是强度和刚度比较高的结构。结构设计不仅要考虑结构的强度和刚度,还要做到用料省、重量轻。减轻重量对某些工程尤为重要,如减轻飞机的重量就可以使飞机航程远、上升快、速度大、能耗低。

工作任务

研究工程结构(所谓工程结构是指能够承受和传递外载荷的系统,包括杆、板、壳以及它们的组合体,如飞机机身和机翼、桥梁、屋架和承力墙等。)在外载荷作用下的应力、应变和位移等的规律;运用力学的基本理论和新的观点,分析不同形式和不同材料的工程结构,为工程设计提供分析方法和计算公式;确定工程结构承受和传递外力的能力;研究和发展新型工程结构。

发展简史

人类在远古时代就开始制造各种器物,如弓箭、房屋、舟楫以及乐器等,这些都是简单的结构。随着社会的进步,人们对于结构设计的规律以及结构的强度和刚度逐渐有了认识,并且积累了经验,这表现在古代建筑的辉煌成就中,如埃及的金字塔,中国的万里长城、赵州安济桥、北京故宫等等。尽管在这些结构中隐含有力学的知识,但并没有形成一门学科。

就基本原理和方法而言,结构力学是与理论力学、材料力学同时发展起来的。所以结构力学在发展的初期是与理论力学和材料力学融合在一起的。到19世纪初,由于工业的发展,人们开始设计各种大规模的工程结构,对于这些结构的设计,要作较精确的分析和计算。因此,工程结构的分析理论和分析方法开始独立出来,到19世纪中叶,结构力学开始成为一门独立的学科。

19世纪中期出现了许多结构力学的计算理论和方法。法国的纳维于1826年提出了求解静不定结构问题的一般方法。从19世纪30年代起,由于要在桥梁上通过火车,不仅需要考虑桥梁承受静载荷的问题,还必须考虑承受动载荷的问题,又由于桥梁跨度的增长。

从1847年开始的数十年间,学者们应用图解法、解析法等来研究静定桁架结构的受力分析,这奠定了桁架理论的基础。1864年,英国的麦克斯韦创立单位载荷法和位移互等定理,并用单位载荷法求出桁架的位移,由此学者们终于得到了解静不定问题的方法。

基本理论建立后,在解决原有结构问题的同时,还不断发展新型结构及其相应的理论。19世纪末到20世纪初,学者们对船舶结构进行了大量的力学研究,并研究了可动载荷下的梁的动力学理论以及自由振动和受迫振动方面的问题。

20世纪初,航空工程的发展促进了对薄壁结构和加劲板壳的应力和变形分析,以及对稳定性问题的研究。同时桥梁和建筑开始大量使用钢筋混凝土材料,这就要求科学家们对钢架结构进行系统的研究,在1914年德国的本迪克森创立了转角位移法,用以解决刚架和连续梁等问题。后来,在20~30年代,对复杂的静不定杆系结构提出了一些简易计算方法,使一般的设计人员都可以掌握和使用了。

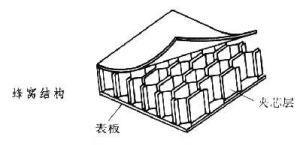

到了20世纪20年代,人们又提出了蜂窝夹层结构的设想。根据结构的“极限状态”这一概念,学者们得出了弹性地基上梁、板及刚架的设计计算新理论。对承受各种动载荷(特别是地震作用)的结构的力学问题,也在实验和理论方面做了许多研究工作。随着结构力学的发展,疲劳问题、断裂问题和复合材料结构问题先后进入结构力学的研究领域。

20世纪中叶,电子计算机和有限元法的问世使得大型结构的复杂计算成为可能,从而将结构力学的研究和应用水平提到了一个新的高度。[1]

学科体系

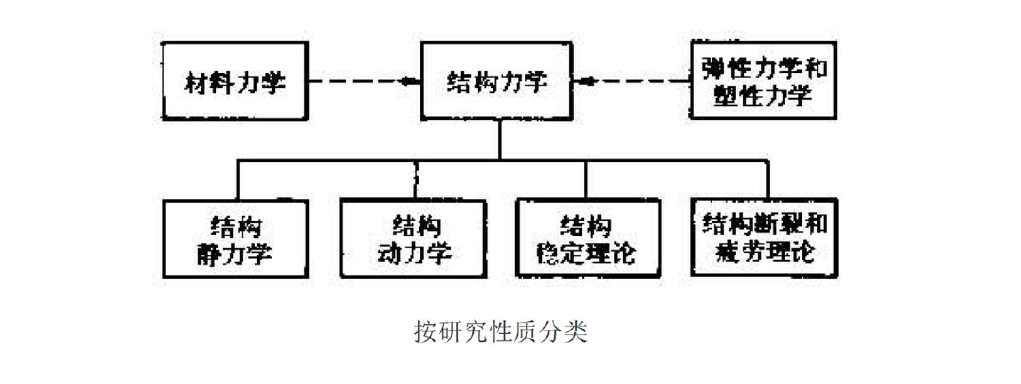

一般对结构力学可根据其研究性质和对象的不同分为结构静力学、结构动力学、结构稳定理论、结构断裂、疲劳理论和杆系结构理论、薄壁结构理论和整体结构理论等。

结构静力学

结构静力学是结构力学中首先发展起来的分支,它主要研究工程结构在静载荷作用下的弹塑性变形和应力状态,以及结构优化问题。静载荷是指不随时间变化的外加载荷,变化较慢的载荷,也可近似地看作静载荷。结构静力学是结构力学其他分支学科的基础。

结构动力学

结构动力学是研究工程结构在动载荷作用下的响应和性能的分支学科。动载荷是指随时间而改变的载荷。在动载荷作用下,结构内部的应力、应变及位移也必然是时间的函数。由于涉及时间因素,结构动力学的研究内容一般比结构静力学复杂的多。(见结构动力学)

结构稳定理论

结构稳定理论是研究工程结构稳定性的分支。现代工程中大量使用细长型和薄型结构,如细杆、薄板和薄壳。它们受压时,会在内部应力小于屈服极限的情况下发生失稳(皱损或曲屈),即结构产生过大的变形,从而降低以至完全丧失承载能力。大变形还会影响结构设计的其他要求,例如影响飞行器的空气动力学性能。结构稳定理论中最重要的内容是确定结构的失稳临界载荷。(见板壳稳定性)

结构断裂和疲劳理论

结构断裂和疲劳理论是研究因工程结构内部不可避免地存在裂纹,裂纹会在外载荷作用下扩展而引起断裂破坏,也会在幅值较小的交变载荷作用下扩展而引起疲劳破坏的学科。我们对断裂和疲劳的研究历史还不长,还不完善,但断裂和疲劳理论发展很快。

在结构力学对于各种工程结构的理论和实验研究中,针对研究对象还形成了一些研究领域,这方面主要有杆系结构理论、薄壁结构理论和整体结构理论三大类。整体结构是用整体原材料,经机械铣切或经化学腐蚀加工而成的结构,它对某些边界条件问题特别适用,常用作变厚度结构。随着科学技术的不断进展,又涌现出许多新型结构,比如20世纪中期出现的夹层结构和复合材料结构。(见复合材料力学)

研究方法

结构力学的研究方法主要有工程结构的使用分析、实验研究、理论分析和计算三种。在结构设计和研究中,这三方面往往是交替进行并且是相辅相成的进行的。

使用分析在结构的使用过程中,对结构中出现的情况进行分析比较和总结,这是易行而又可靠的一种研究手段。使用分析对结构的评价和改进起着重要作用。新设计的结构也需要通过使用来检验性能。

实验研究能为鉴定结构提供重要依据,这也是检验和发展结构力学理论和计算方法的主要手段。实验研究分为三类:①模型实验:将真实结构或者它的一部分简化为模型,然后按照设计要求或研究要求进行加力实验;②真实结构部件实验:它有两个任务,一是验证模型实验中所用简化模型的可靠性,二是验证理论设计计算的准确性;③真实结构实验:例如,飞机地面破坏实验、飞行实验和汽车的开车实验等。(见结构静力实验)

结构的力学实验通常要耗费较多的人力、物力和财力,因此只能有限度地进行,特别是在结构设计的初期阶段,一般多依靠对结构部件进行理论分析和计算。

理论计算主要有两方面内容:

①计算模型工程结构的形式很多,它们的联结方式也各不相同。并且,在实际结构中还存在局部的加强和削弱。因此,在理论计算时必须采用一些假设,把实际结构简化成理想的典型结构,即简化成计算模型,然后再进行理论计算。如果简化得合理,而且数学方法选用得当,计算就比较容易,结果也能较接近实际。计算模型的选定,与所要采用的计算方法和计算工具有关。使用古典方法和解析数学,计算模型就不能太复杂;若使用有限元法和电子计算机,计算模型就可以包含更多的因素。目前,对于计算模型的选取尚无统一的方法,大多凭经验或通过对类似结构的比拟分析来确定,然后通过实验加以验证并改进。

②计算方法计算模型确定后,就要进行结构和结构部件的基本设计计算,即运用各种力学方法,求出结构内部的受力和变形状态以及结构的破坏极限载荷,用以检验真实结构是否满足工程设计的要求。最基本的结构计算方法是位移法和力法。位移法适于编制通用程序,在大型电子计算机出现后发展较快;力法可以直接求出内力,且误差较小,也在发展中。[2][3][4][5]

能量法

结构力学中的能量原理以内部和外部力量的能量或作业的形式表达应力,应变或变形,位移,材料特性和外部影响之间的关系。 由于能量是一个标量,这些关系为固体力学中可变形体的控制方程提供了方便和可选的方法。 它们也可以用于获得相当复杂系统的近似解,绕过了解一组控制偏微分方程的困难任务。[6]
