​管道标识规范（管道标识浅谈最简标识篇）

管道标识规范（管道标识浅谈最简标识篇）

在管道标识国标《GB7231-2003 工业管道的基本识别色、识别符号和安全标识》前言中第一句话就介绍了：本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

这句话的意思是按照这个标准，做到了4.1,6.1和6.2，就符合国标了。其他可以按照各个企业的需要，选择是不是按照这个标准来。

那我们下面就分别来看看这三个强制标准介绍了什么：

4 基本识别色

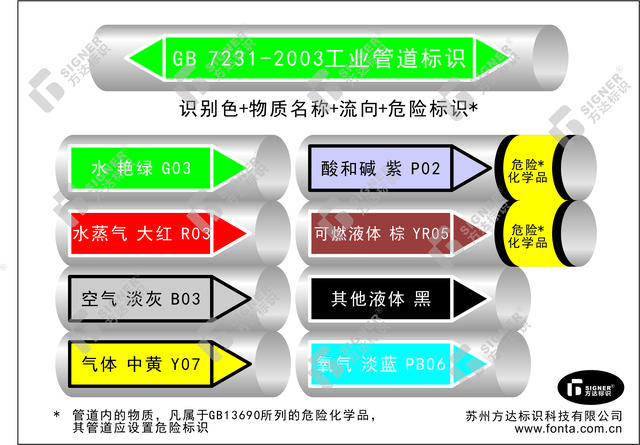

4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。

表1

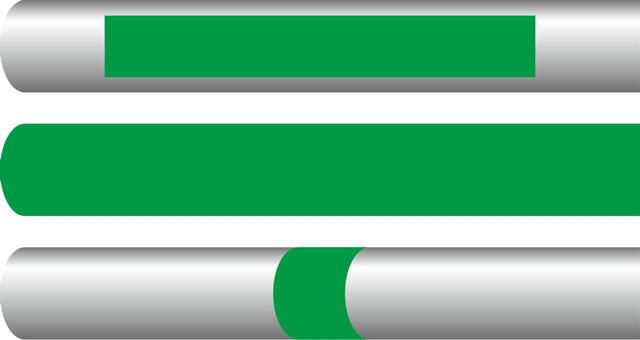

按照这条标准，只需要标注不同类型管道的识别色就可以了（前提是识别色按照颜色编号）。识别符号（介质）和流向都可以不标，因为这些不是强制的。像下面这样（不一定只有这三种，只要有识别色就行）：

6 安全标识

6.1 危险标识

a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见附录A），安全色范围应符合GB2893的规定。c）表示场所：基本识别色的标识上或附近。

如下图：

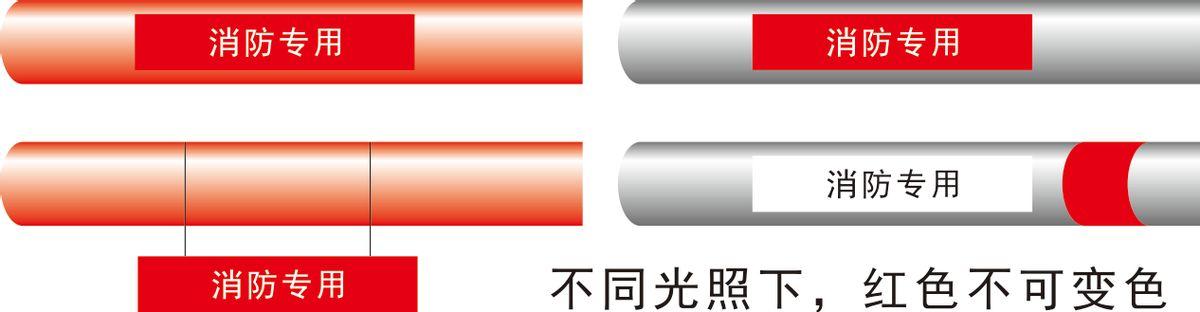

6.2消防标识

工业生产中设置的消防专用管道应遵守GB13495-1992的规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4.5、5.4的规定。

这里引用了4.5和5.4两条，分别如下：

4.5当管道采用4.2中b），c），d），e） 基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.4 5.1 和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

另：《GB15630-1995 消防安全标志设置要求》6.8：在所有有关照明下，标志的颜色应保持不变。

如下图：

总之，除消防管道外，其他管道的识别标识没有强制要求，但是基本识别色和危险化学品的危险标识是强制要求设置的。

,
