提起正反转控制电路，相信大部分的电工师傅都很熟悉，因为正反转控制电路是电工入门的基础电路，几乎每个电工师傅都学习过，一般而言，正反转控制电路有3种:按钮互锁正反转控制电路，接触器互锁正反转控制电路，双重互锁正反转控制电路。
??这三种都是电工师傅经常使用的正反转电路，今天我们就重点对比一下:按钮互锁和接触器互锁正反转电路，重点看一下有什么区别和联系？

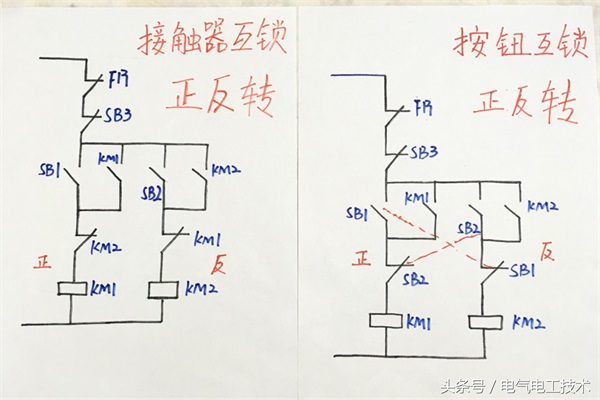

我们来看2个电路图:按钮互锁正反转和接触器互锁正反转电路！?
?下面来对比分析一下:
一，两者的相似点:
可以看到按钮互锁和接触器互锁的电路控制基本上是类似的，原理也大致相同。

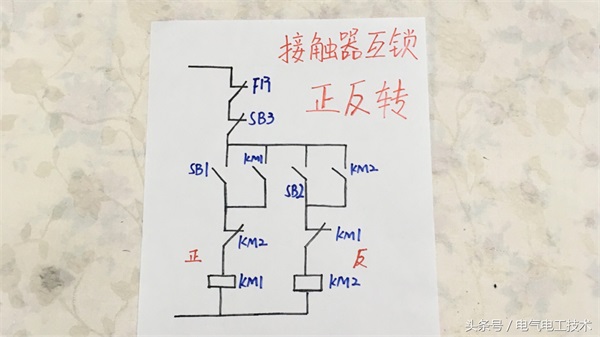

我们以接触器互锁正反转电路为例来看一下:?
正转动作原理分析:当按下启动按钮SB1的时候，正转交流接触器KM1线圈吸合，相应的KM1的常开点闭合，常闭点断开，常开点NO和启动按钮SB1并联形成自锁，常闭点NC断开，切断KM2线圈的回路，在确保KM1吸合的同时，KM2是一定不会动作的！
反转动作原理分析类似于正转动作原理！牢记一句话:常开点NO用于交流接触器本身自锁，常闭点NC用于接触器之间的互锁！
?二，两者的不同点。

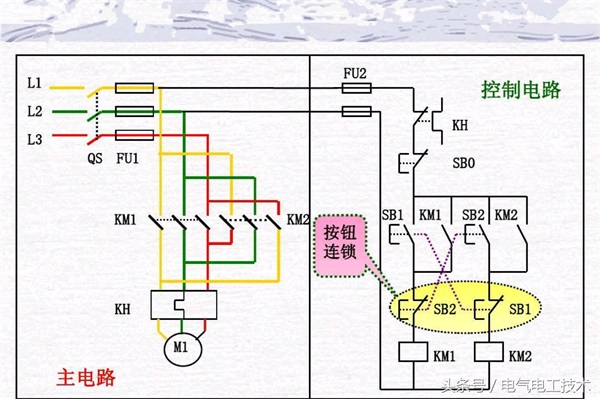

1，按钮互锁正反转电路。

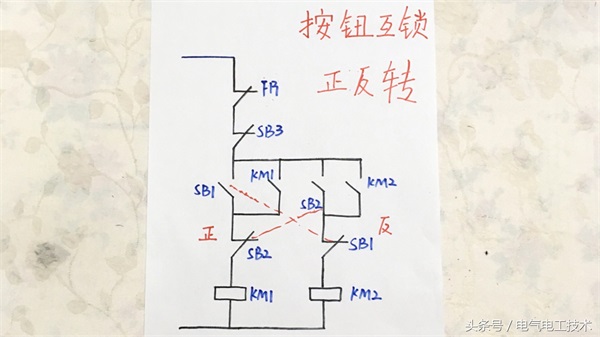

?可以看到:按钮互锁正反转电路中，互锁主要是通过按钮的常闭点来完成的，正转的SB1按钮常闭点串联在了KM2的线圈回路里，反转的SB2按钮的常闭点串联在了KM1的线圈回路里，实现互锁的功能，这个就是按钮互锁的重点！

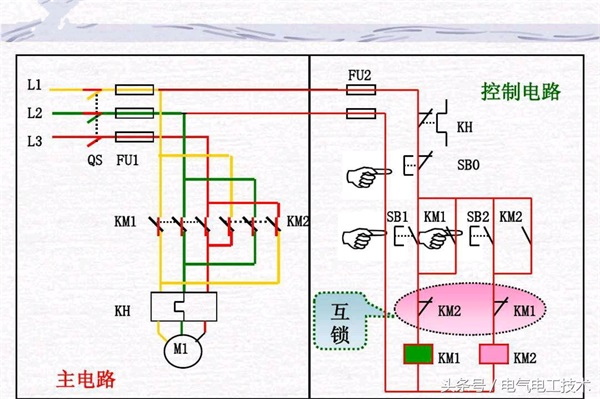

2，接触器互锁正反转电路。
?可以看到:接触器互锁正反转电路中，互锁主要是通过接触器KM1和KM2的常闭点来完成的，正转的交流接触器KM1的常闭点串联在了KM2的线圈回路里，反转的交流接触器KM2的常闭点串联在了KM1的线圈回路里，实现互锁的功能，这个就是接触器互锁的重点！

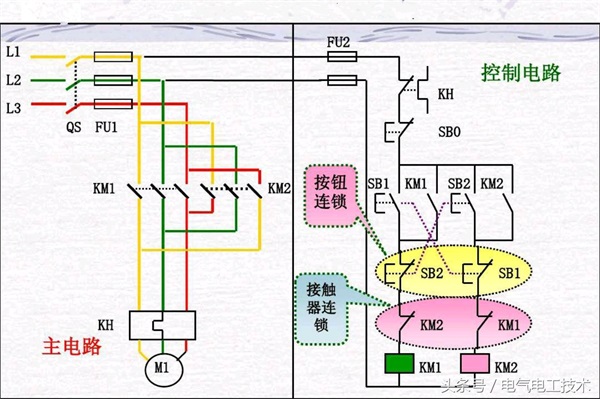

补充:双重互锁正反转控制电路，是将按钮互锁和接触器互锁综合起来，既实现了按钮互锁的功能，又包括了接触器互锁的功能，称之为双重互锁，动作原理分析都是一样的，如电路图:
?以上就是正反转互锁电路的3种形式，如果你有更好的补充或者建议，可以在下方评论区留言，电气电工知识，一起交流学习！
