浴霸开关接线图不用求电工了

浴霸是家居卫浴间里不可缺少的家用电器之一，对于浴霸开关的安装，相信很多人都不是很清楚，如果浴霸开关接线不正确，很可能给人们的安全带来隐患。下面小编就为大家具体介绍一下浴霸开关接线图吧!

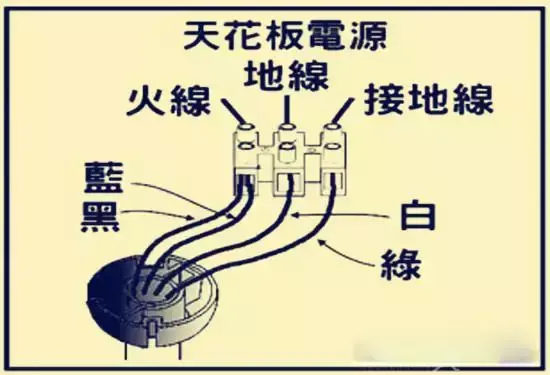

浴霸开关接线的供电线路有三条：

1、地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。

2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。

3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。

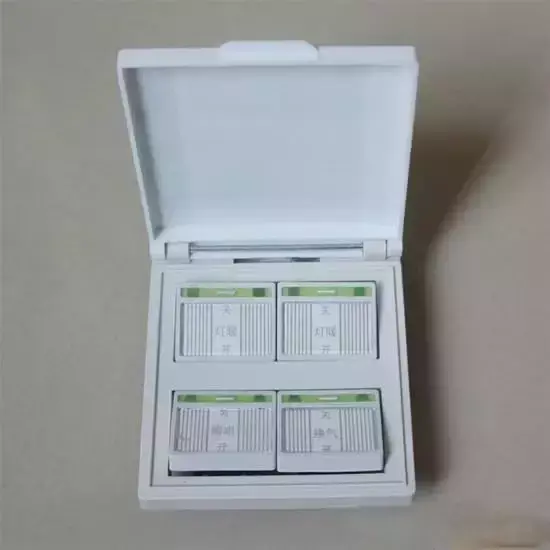

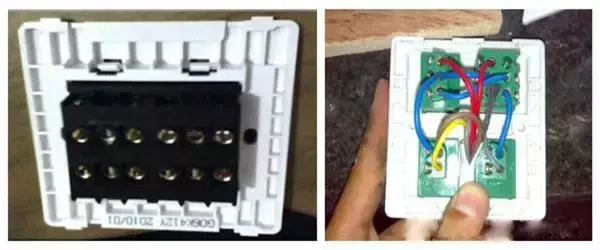

三个开关，管照明的那个，另一接柱接照明灯头的中心接柱;管取暖的开关那两个，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。

以上内容所介绍的就是浴霸开关接线图片步骤，希望大家在了解之后能对您有所帮助。
